花苑幼儿园结构CAD图纸(建筑面积)(dwg)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计建筑面积4790平方米，建筑占地面积为2700平方米，地上主体三层，局部四层。一至三层层高均为3.6米，四层3.2米，建筑物总高度17.70米。建筑物平面形状为不规则图形，南北宽40.6米，东西长66.5米，室内外高差0.30米。图纸18张，内容包括各标高层楼板布筋图、柱配筋图、框架配筋图、节点配筋图等。

2

3

4

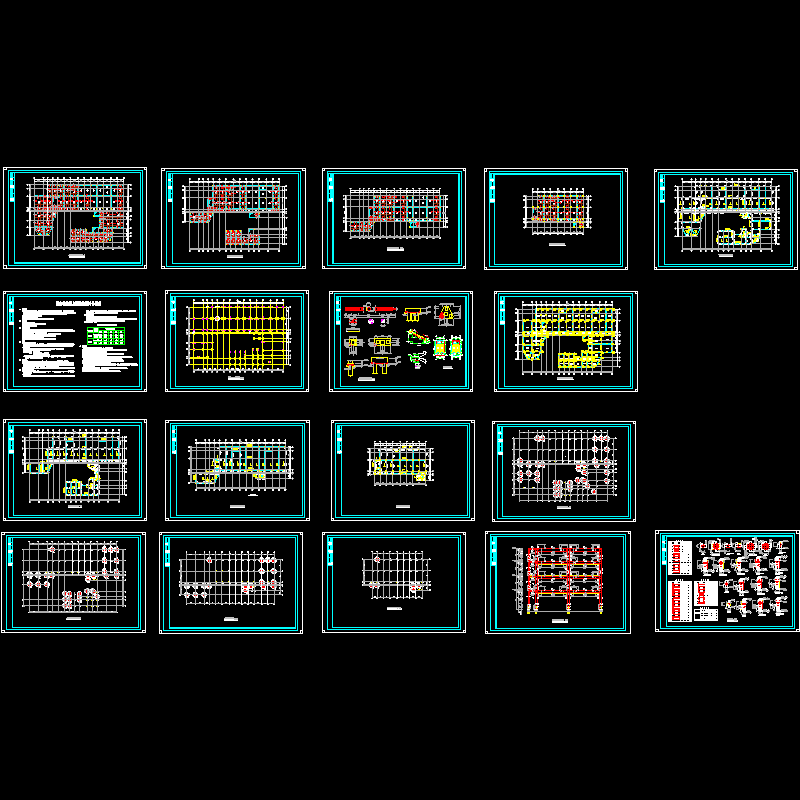

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
