高层强电部分CAD施工图纸（一）(继电保护)(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计： ,配变电所,继电保护,电气控制

附件详情

图纸很全

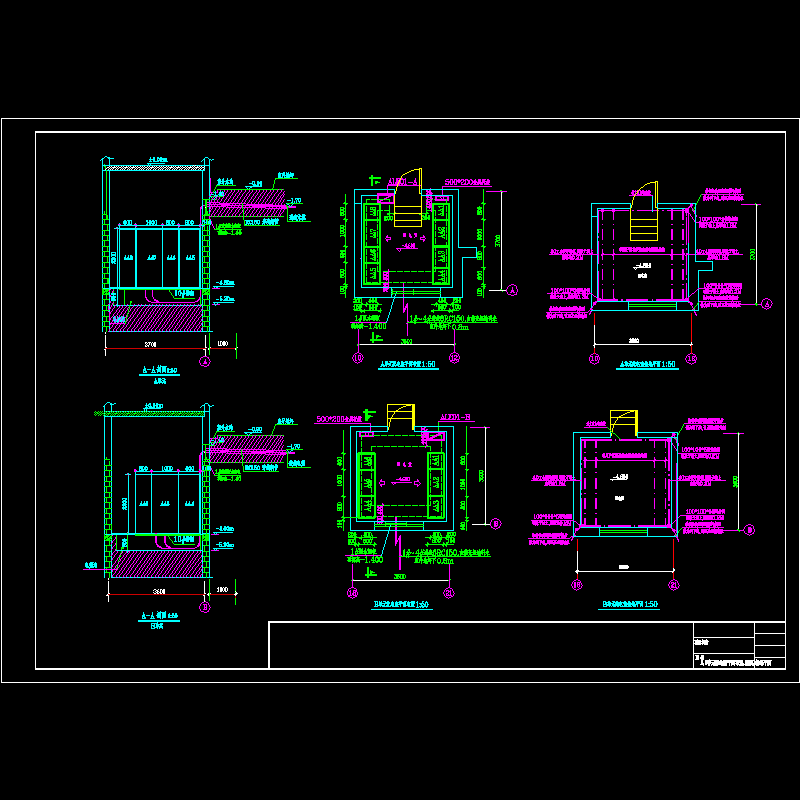

a,b单元配电室平面布置,剖面,接地平面.dwg

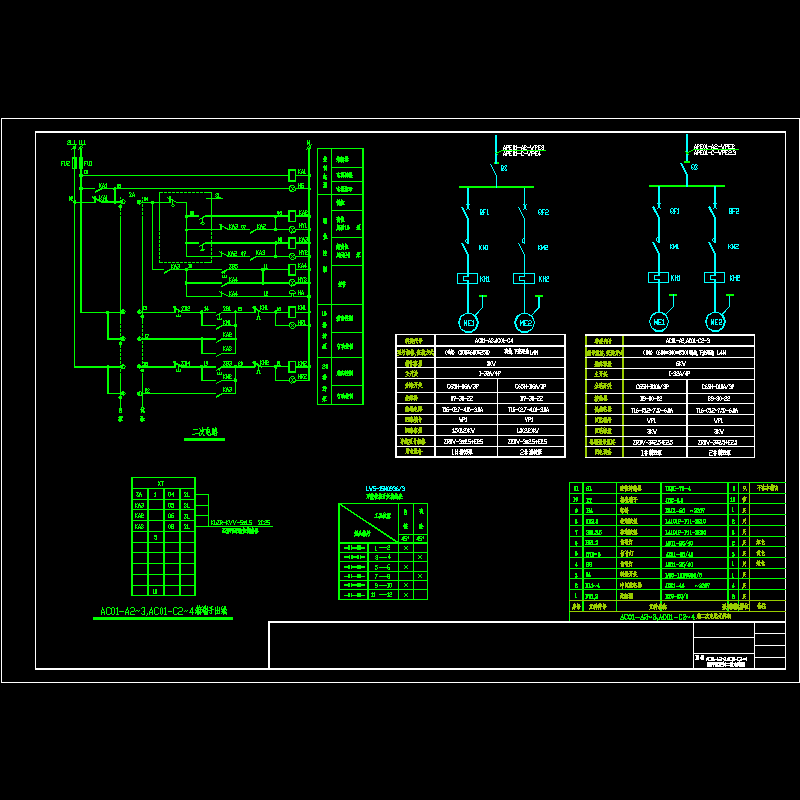

ac01-a2~3,ac01-c2~4潜污泵控制二次电路图.dwg

ac01-c1生活泵控制二次电路图.dwg

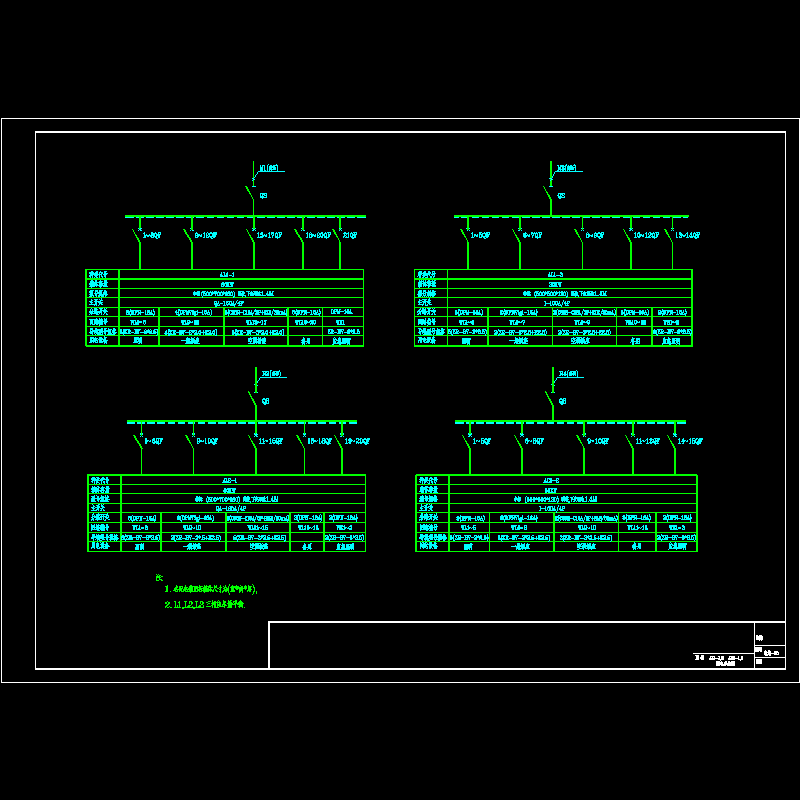

al1-1,2,al2-1,2配电系统图.dwg

ale01-a,b,c,ak(01~32)-a,b,c配电系统图.dwg

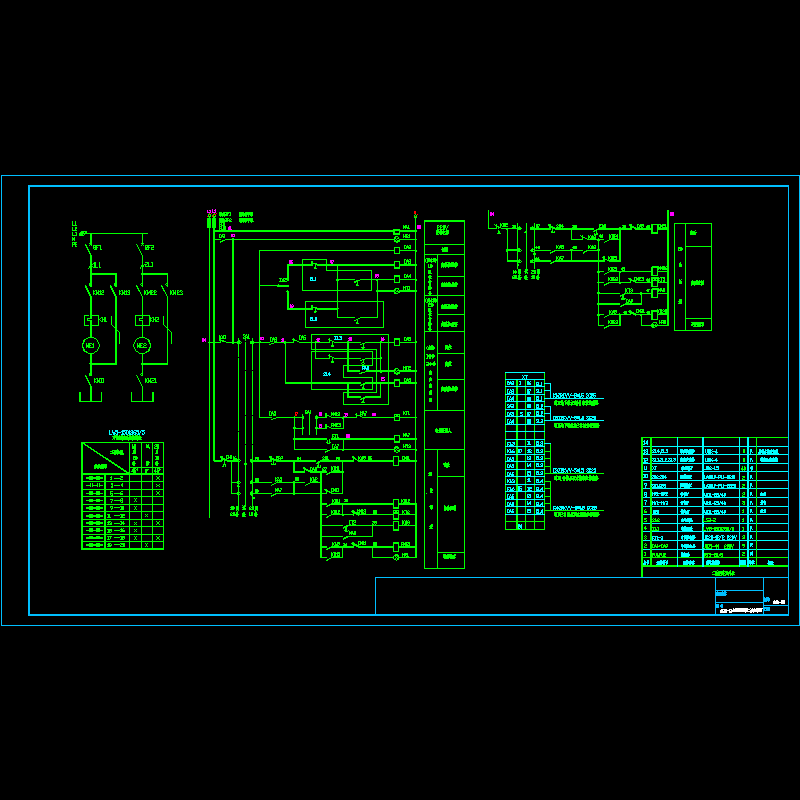

ap01-a1消防泵控制二次电路图.dwg

ap01-a2喷淋泵控制二次电路图.dwg

ape01-a1,ap01-a1,a2配电系统图.dwg

ape01-a2,c,ac01-a1,c1,c5,ape33-a2,b2,c2配电系统图.dwg

ape33-a1,b1,c1,al33-a,b,c,hk,al33-c1,al01-b配电系统图.dwg

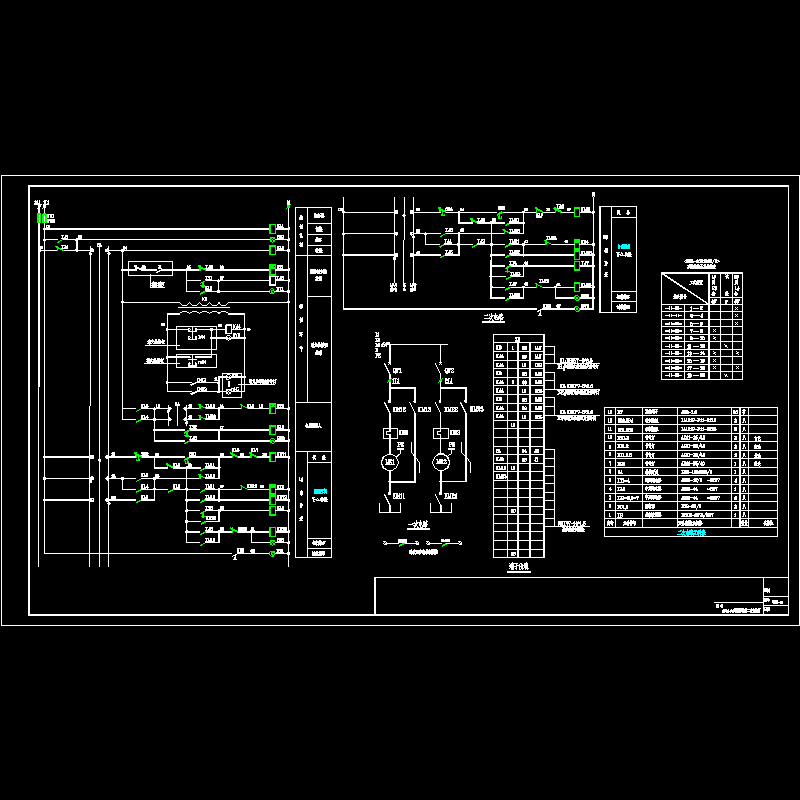

ape33-a2,b2,c2正压送风机控制二次电路图.dwg

a单元干线系统图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
