[方案]2层农村复式别墅建筑dwg格式CAD施工图纸

[复制链接]

0

主题

0

帖子

1302

积分

超级版主

Rank: 8Rank: 8

积分
1302
发表于 2019-12-31 20:49:11 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类型: 独栋别墅

  • 建筑高度:多层建筑

  • 建筑结构形式:钢筋混凝土结构

  • 钢筋混凝土结构:框架

  • 图纸设计深度 :施工图

  • 图纸设计风格:现代风格

  • 图纸设计流派:现代

  • 图纸设计格式:天正建筑CAD 7.0, CAD2000

  • 参考图纸:20张

  • 建筑面积:192.6平方米

  • 建筑高度:6.6m

  • 地上层数:2层

  • 效果图:无

附件详情

功能:别墅
该资料包含:建筑设计总说明,门窗表,梯段栏杆扶手详图,各层平面图,立面图,剖面图, 节点详图 ,楼梯平面图、台阶、坡道、散水做法,楼梯结构平面、剖面。
总开间x进深:7.4x11.1米

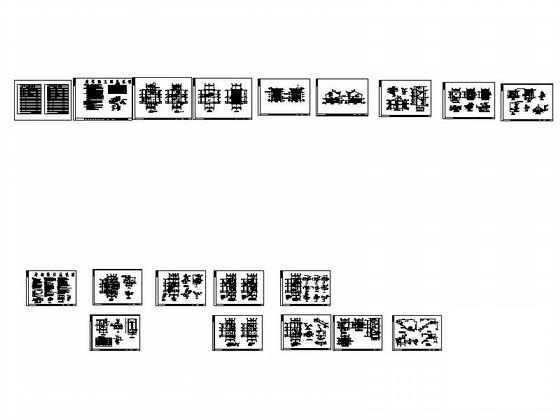

复式别墅施工图 - 1
第 1 张图

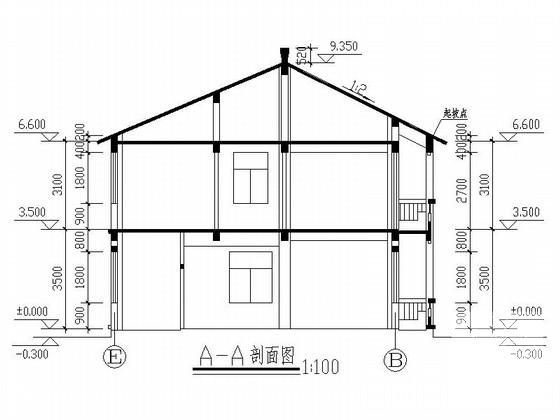

复式别墅施工图 - 2
第 2 张图

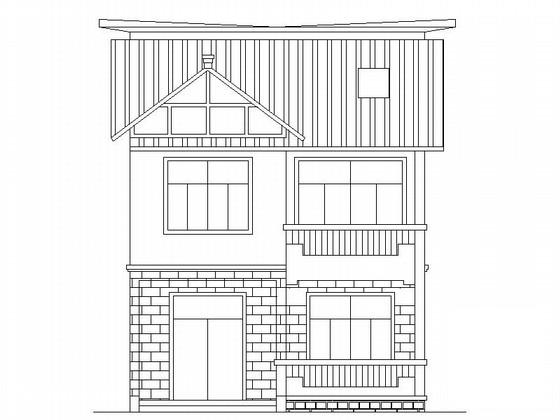

复式别墅施工图 - 3
第 3 张图
复式别墅施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2019-12-31 20:49:11上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ed0wccwceecwds12csf.rar

562.46 KB

下载  售价: 100 积分    赚积分
