7层酒店全套电气CAD图纸(酒店大堂)(TN-S)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：酒店
• 建筑高度：多层建筑
• 地上层数：7层
• 参考图纸：28张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：有线电视和卫星接收系统,信息网络系统

附件详情

该项目为大酒店室内外装修工程.共七层,其中一层为酒店大堂与西餐厅.二层为餐厅,三层为客房与KTV包间,四五层为酒店客房，六层为办公区。七层为设备间。设计包括了电力、照明、防雷、电视、电话、呼叫系统
一套值得借鉴的完整图纸，希望能给你带来一点收获

1.dwg

2.dwg

3.dwg

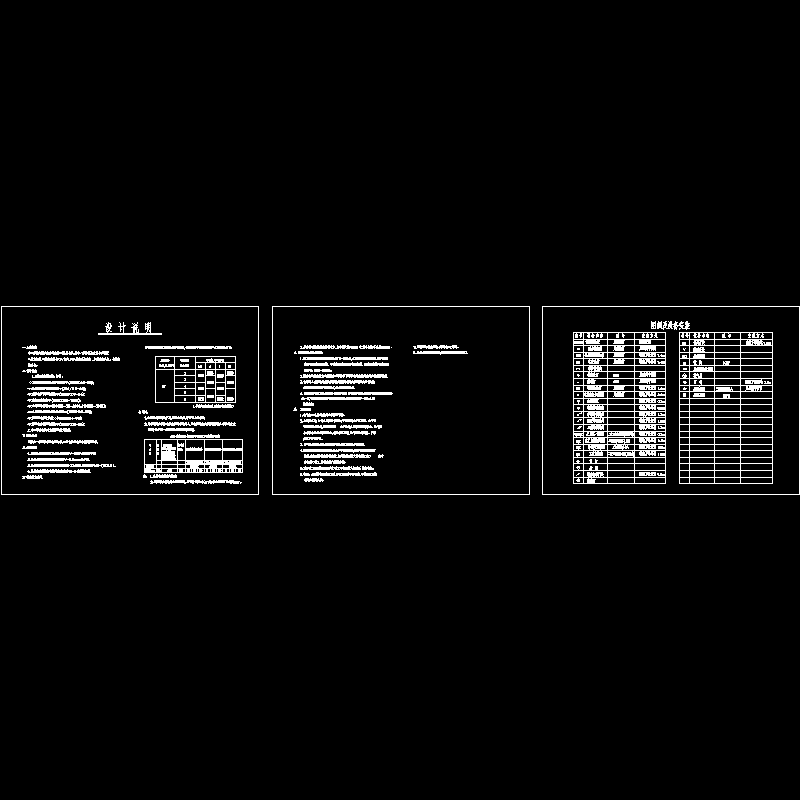

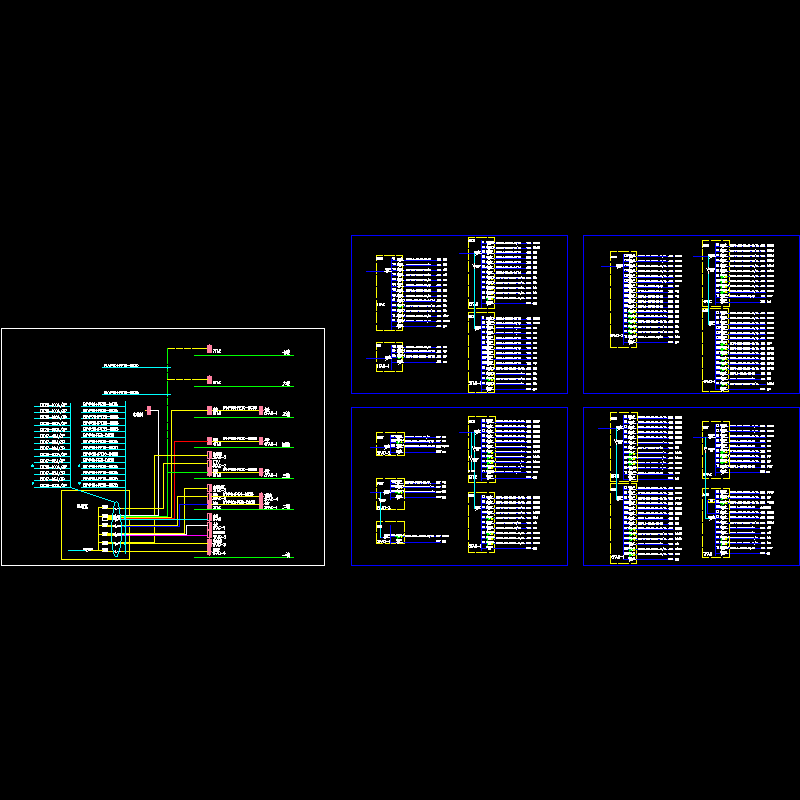

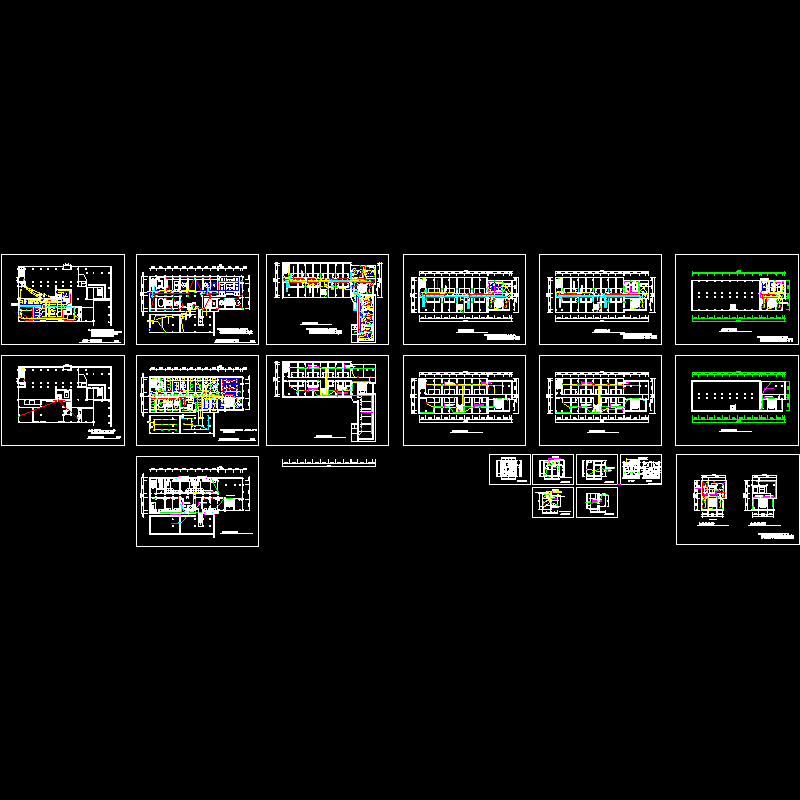

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
