住宅小区超市电气设计CAD施工图纸(TN-C-S)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计：低压配电,电气照明,接地安全
• 弱电设计： ,通信系统,有线电视和卫星接收系统

附件详情

该项目由小区变电站引来380/220V三相四线电源，接地系统为TN-C-S系统，电源进线分两处：超市和临街商业。电源在进户处做重复接地，设专用PE线。设计包括照明及消防报警设计。

2

3

d7.dwg

d8.dwg

d9.dwg

d4.dwg

d3.dwg

d5.dwg

d6.dwg

d10.dwg

d2.dwg

d1.dwg

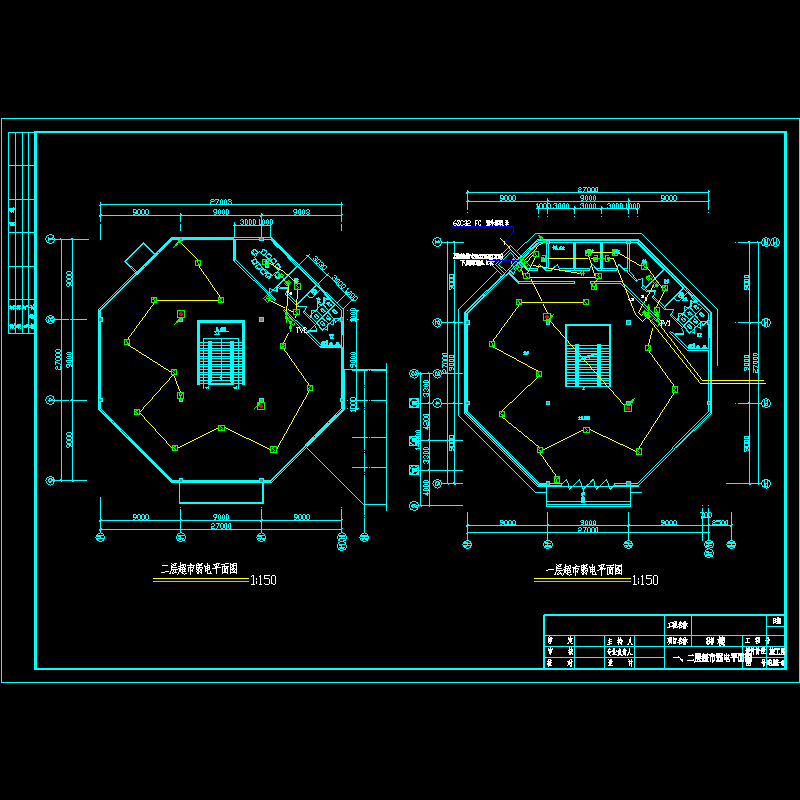

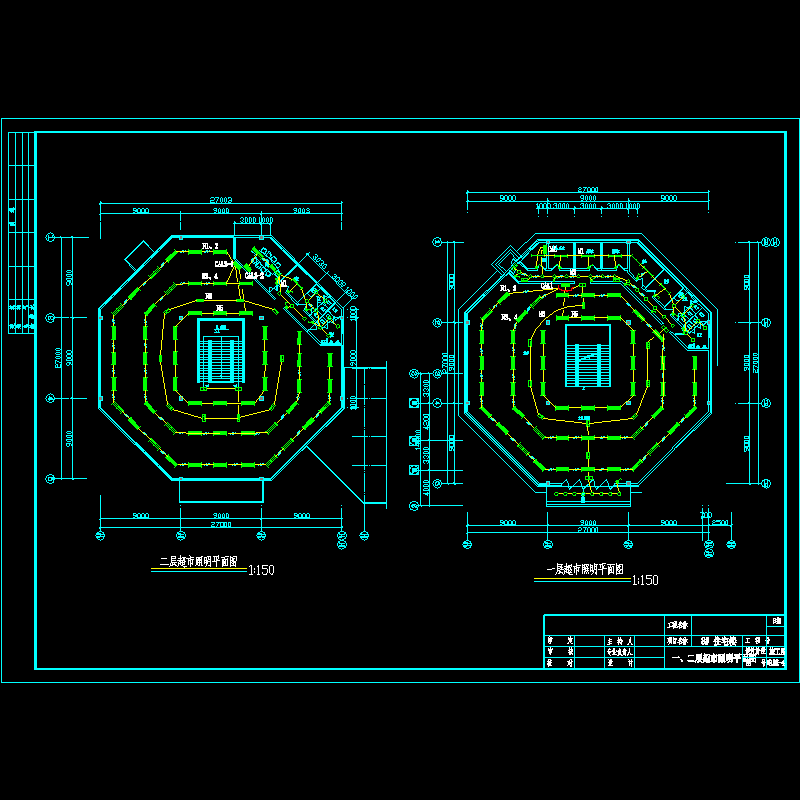

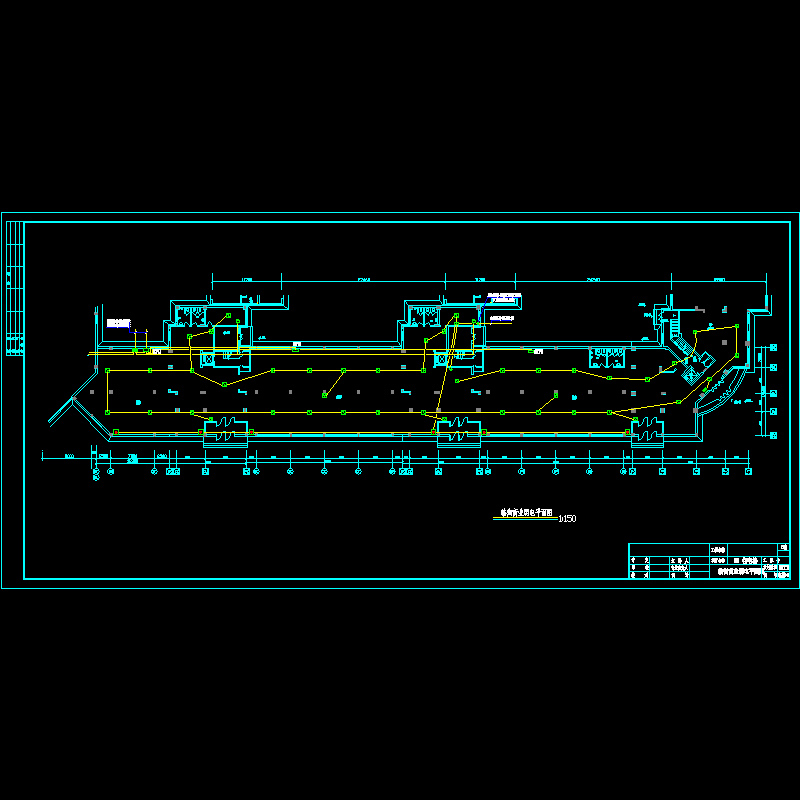

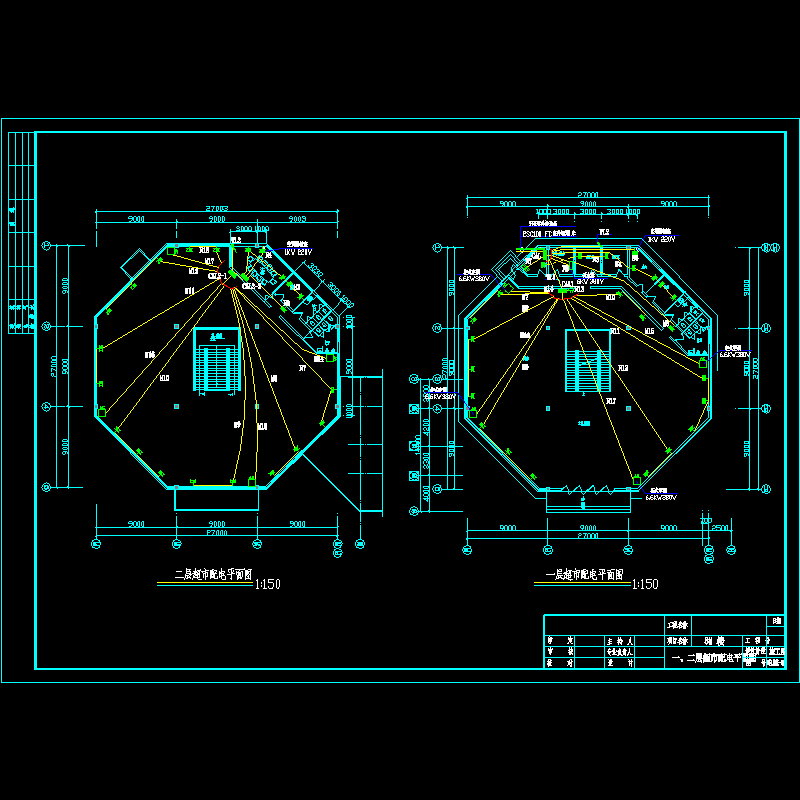

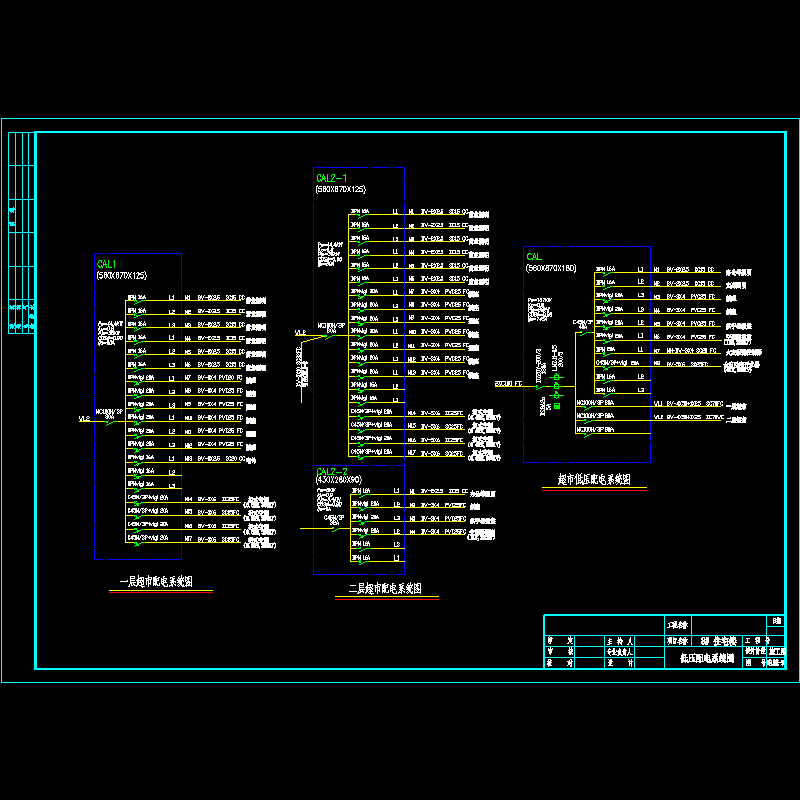

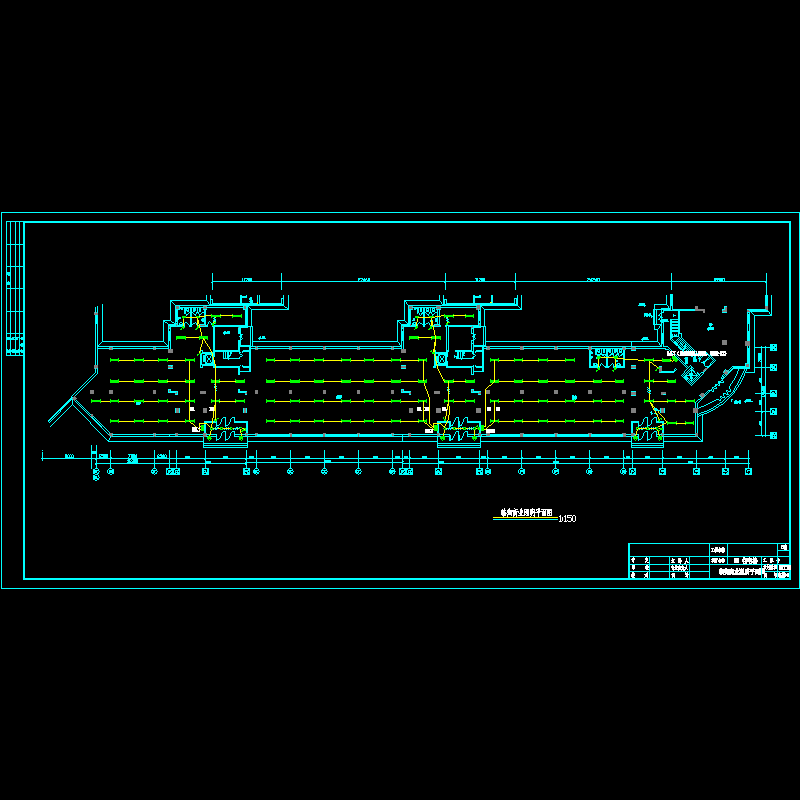

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
