6层住宅电气装修设计CAD图纸(TN-C-S)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

住宅电气装修图，该图纸设计内容包括电气照明、网络、电话、电视等；该项目采用三相四线制，TN-C-S系统，供电电源220/380V就近引来，室外采用电缆直接埋地敷设，埋深0.7m.进入建筑物后穿钢管敷设引至总配电箱。电源引入总配电箱后，中性线与 装置可靠联接（重复接地），然后中性线与保护线分开（楼内两者保持绝对分开，不得混用）。由总配电箱再引至各单元配电箱，单元配电箱引出的各支线均沿底层楼地面敷设至相应位置，沿立管引至各户内开关箱。

2

第 1 张图

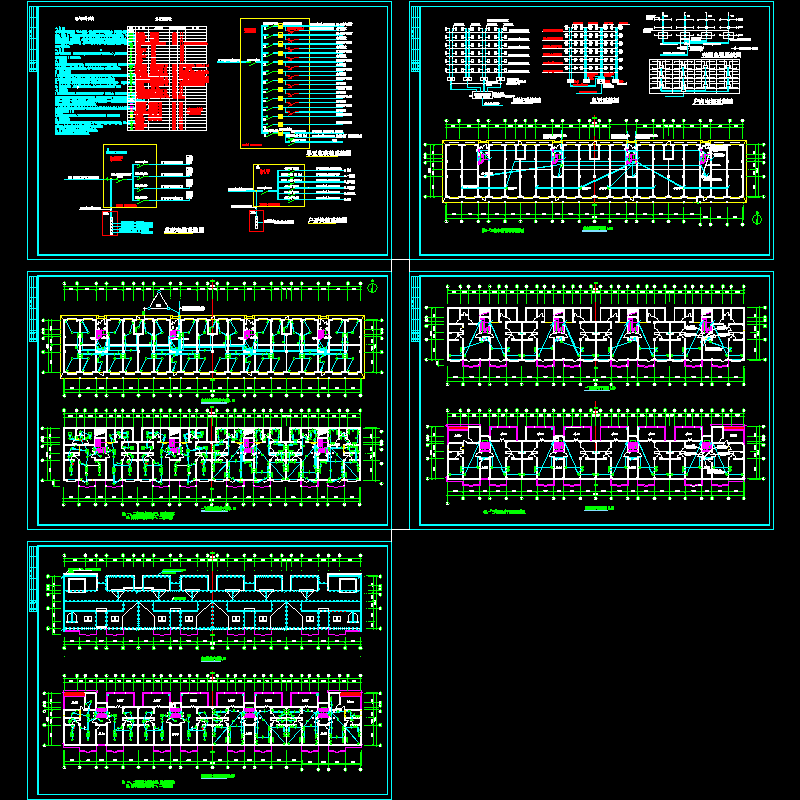

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
