11层住宅电气CAD施工图纸(框架剪力墙结构)(TN-C-S)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：12层
• 参考图纸：16张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目地址：湖北
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

工程所在地:湖北 设计日期:2006.02
该项目位于湖北省荆州市，架空层一层，层高2.18米，主要为自行车库。地上十一层，每层层高3米，均为住宅。屋顶设有电梯机房及水箱间，建筑主体高度41.18米，建筑结构形式为框架剪力墙结构，现浇混凝土楼板。该项目属于二类普通高层住宅建筑。
设计范围：1）220/380V配电系统。2）建筑物防雷、接地系统及安全措施。3）有线电视系统。4）电话系统。5）网络布线系统。
含有双电源箱二次控制原理图消防电梯泵坑排水配电系统图等详细设计

2

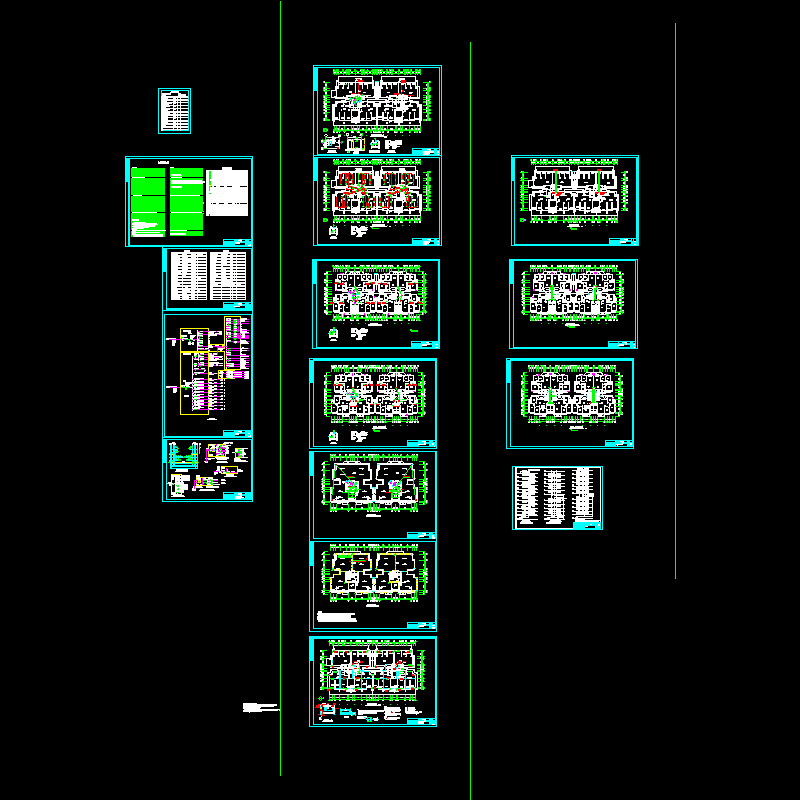

第 1 张图
