[CAD图]5层典型别墅强电设计(综合布线系统)(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度：多层建筑
• 建筑面积：4146.15平方米
• 地上层数：5层
• 参考图纸：7张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

该项目为大鹏古堡别墅，位于龙岗区大鹏镇。共五层，建筑面积 4146.15 m2 ，建筑占地面积 1000.01 m2 ，建筑高度28.50m。本建筑结构型式为钢筋砼框架及剪力墙结构。强电部分的设计包括照明、插座、防雷及接地等，以及说明及图例

2

3

4

01-说明.dwg

00-ml.dwg

00-c.dwg

02-配电箱.dwg

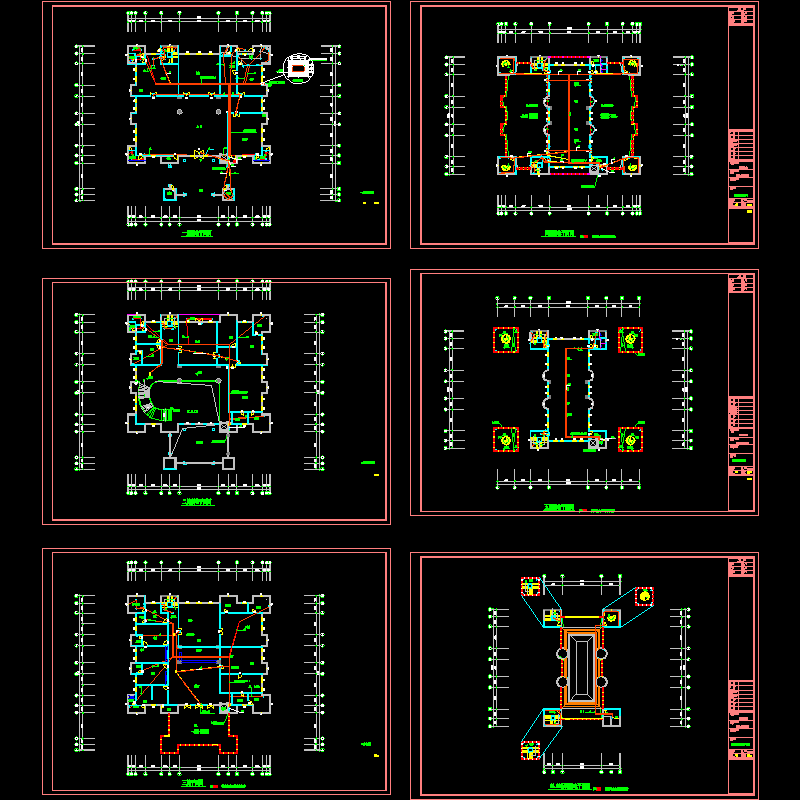

03-08强电.dwg

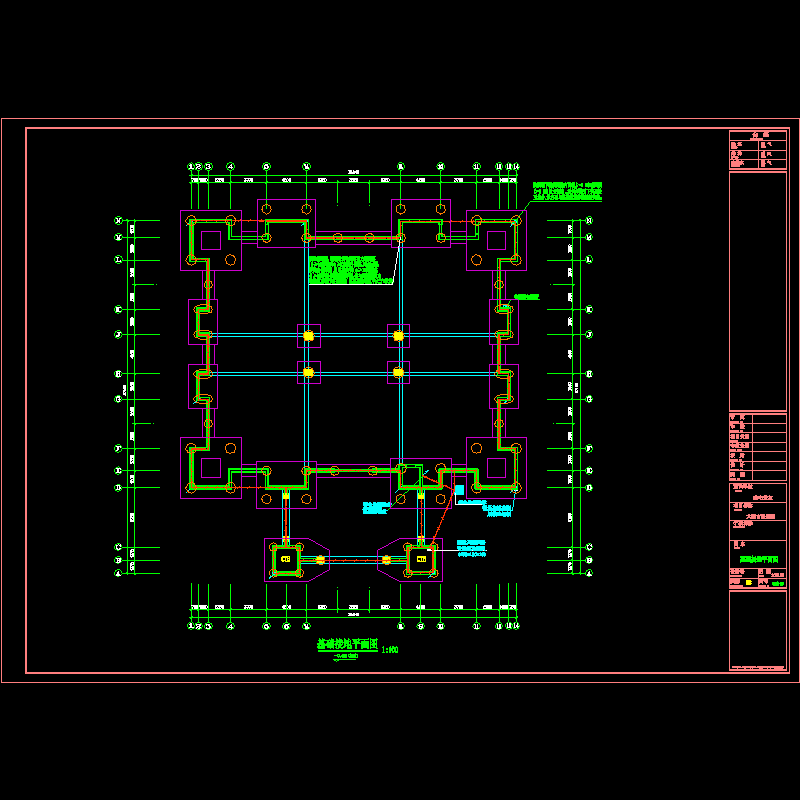

25接地平面图.dwg

09-防雷.dwg

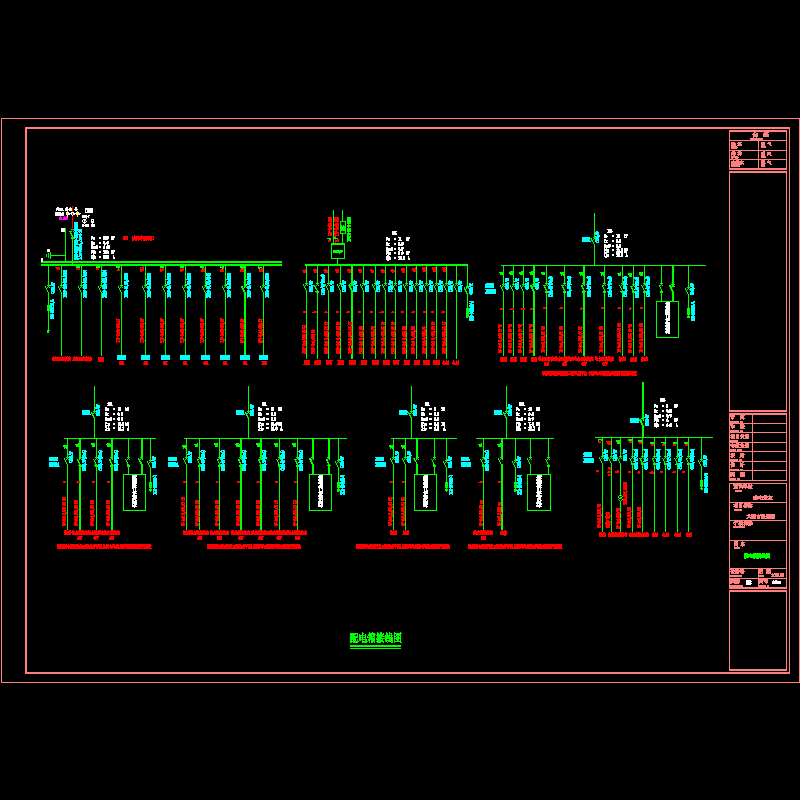

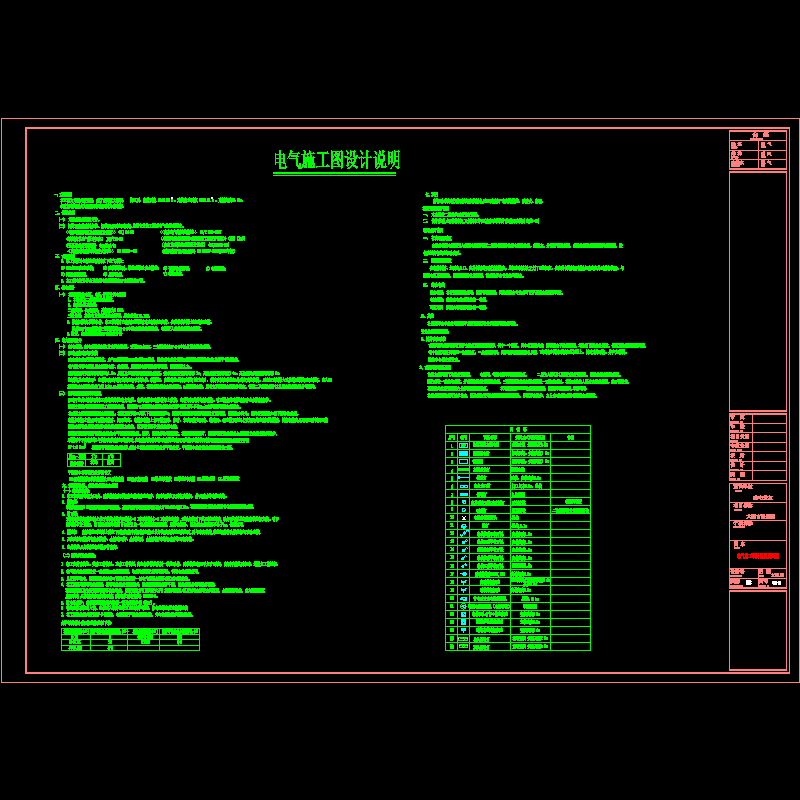

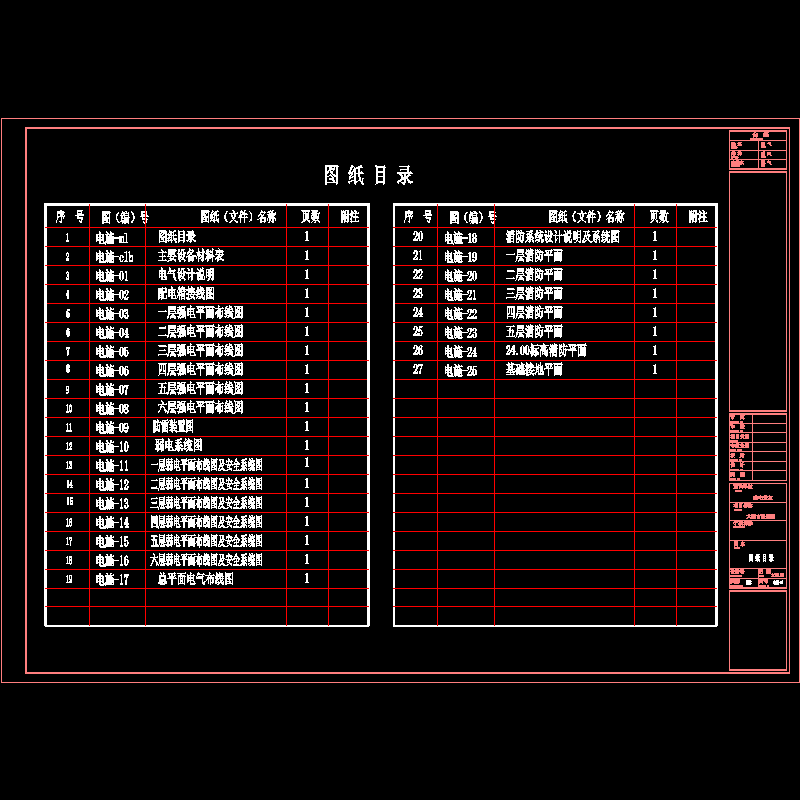

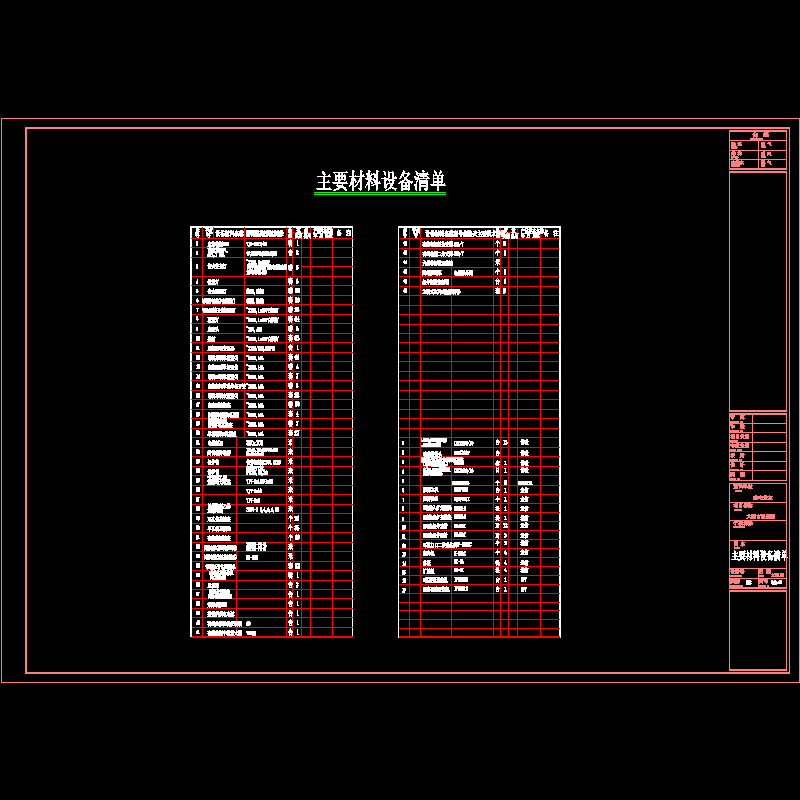

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
