4层宿舍电气照明CAD施工图纸(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

1.本建筑物属于三类防雷建筑物。
2.利用建筑物基础作自然接地体，利用柱或剪力墙内两根主筋作防雷引下线，上下焊接。 基础梁内的主筋相焊接。在柱面或剪力墙距室外地坪面0.4米处予埋100x100x8钢板， 并与引下线焊接。
3.所有焊接处焊接长度不小于主筋直径的六倍。
4.防雷重复接地、PE共用接地体，接地电阻不大于4欧姆。
5.如接地电阻不满足要求，需另增设人工接地极。

2

3

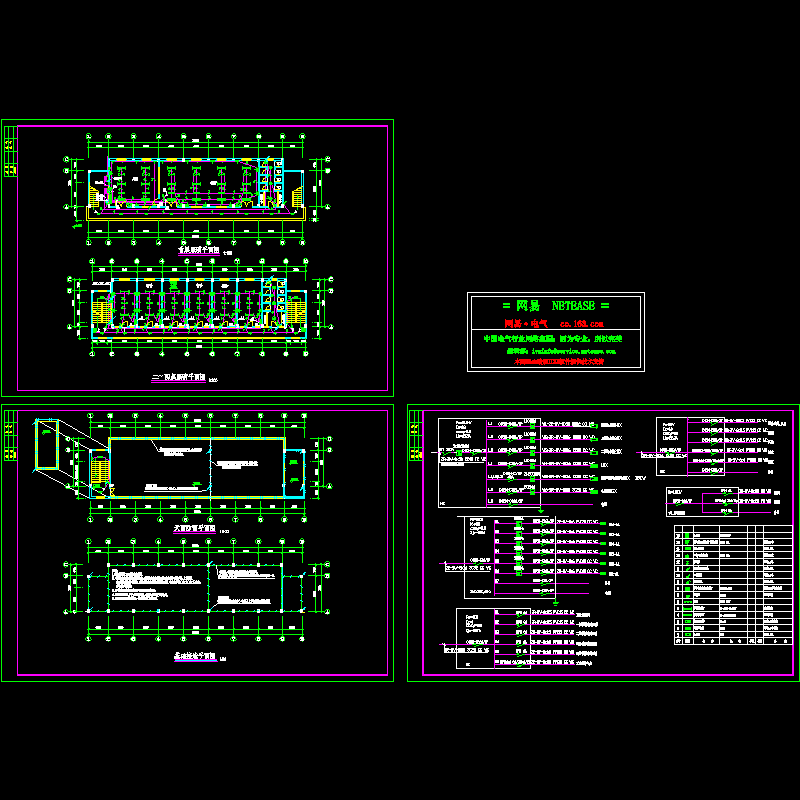

第 1 张图
