2层餐厅电气竣工CAD图纸(安全用电规范)(dwg)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度：多层建筑
• 地上层数：2层
• 图纸设计深度：竣工图
• 参考图纸：9张
• 设计年代：近代

附件详情

施工说明:
1.插座均在墙壁暗装具体安装位置配合装饰效果要求,但必须符合安全用电规范。
2.餐厅配电箱安装高度:H=1300mm,配电线路详见配电系统图。
3.配电线路选用阻燃双塑铜芯导线镀锌线槽/阻燃PVC线管保护敷设,埋地暗敷设的线路用厚壁镀锌钢管。
4.各立面招牌灯光电源预留接线盒（露天的选用防水接线盒）交其他专业安装。
5.每个房间设开关箱1个，房间内照明及插座均由开关箱控制，照明灯具分别由墙边开关控制。
6.施工执行GB50303-2002《建筑电气工程施工 规范》及有关省市消防安全规范。

2

3

第 1 张图

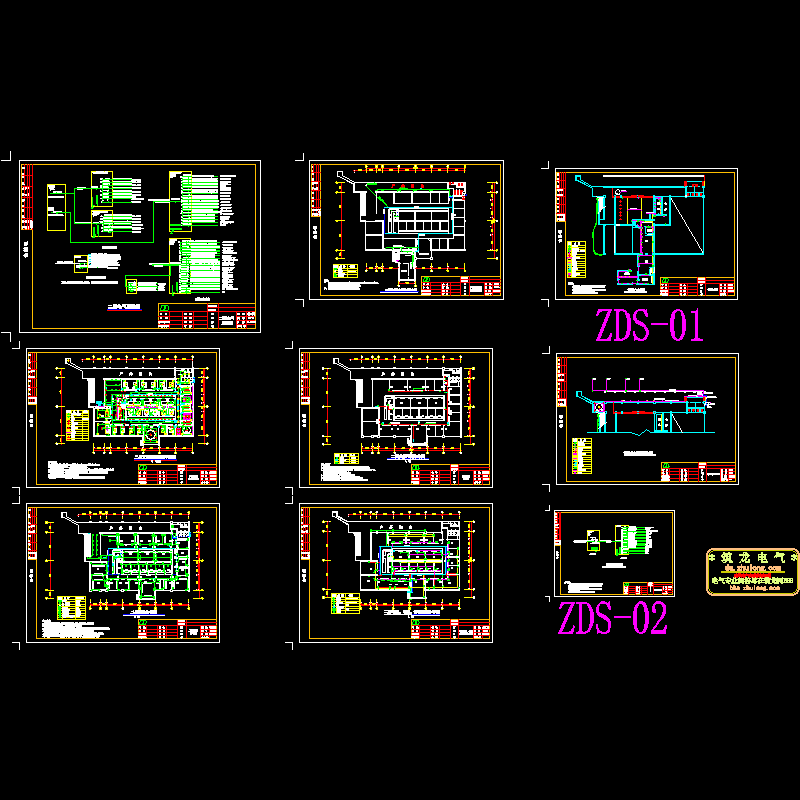

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
