5层教学楼电气CAD施工图纸(综合布线系统)(TN-S)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：13188.8平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：二级
• 接地方式：TN-S,TN-C-S
• 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目总建筑面积13188.8平方米，建筑高度23.1米。涉及范围：1.220/380配电系统；2.建筑物防雷、接地系统及安全措施；3.综合布线系统4.有线电视系统5.广播系统。

2

3

第 1 张图

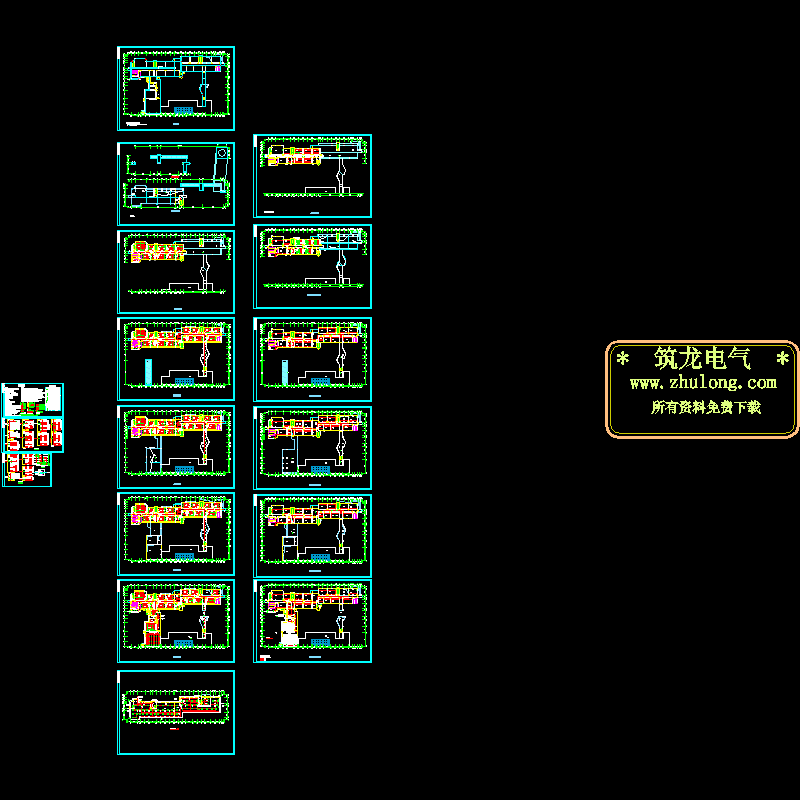

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
