10KV电机正反转配电系统CAD图纸(低压开关柜)(dwg)

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

说明

1、MNS柜体P1、P2柜的Q1与P2的Q9具有电气互投联锁，高压系统1#、2#所用变任一有电，P1、P2柜均有电。

2、所有的正反转断路器（接触器）均具有正反转电气闭锁。

3、高低压开关柜具有"五防"功能。主要技术要求和配置见招标文件技术规范书和货物一览表。ZDW10-65Ah/DC220V。主要技术要求和配置见招标文件技术规范书和货物一览表。

5、所有的断路器（接触器）均提供额外的无源辅助接点，具体要求由PLC供方提供。

6、风机控制系统采用两套三菱Q系列工业控制PLC＋后台管理终端，主、副机互为冗余，并具有当地、远方通讯、测控功能。主要技术要求和配置见招标文件技术规范书和货物一览表。

7、高压开关柜微机保护装置分散安装部分见一次方案图，微机通信管理单元（PCS2691）、公用测控单元（PCS2672）与低压MNS柜、直流屏、PLC屏单独组屏，见控制屏布置图。主要技术要?蠛团渲眉置。所带电机功率见招标文件技术规范书和货物一览表。

9、所有柜体颜色均为海灰色。

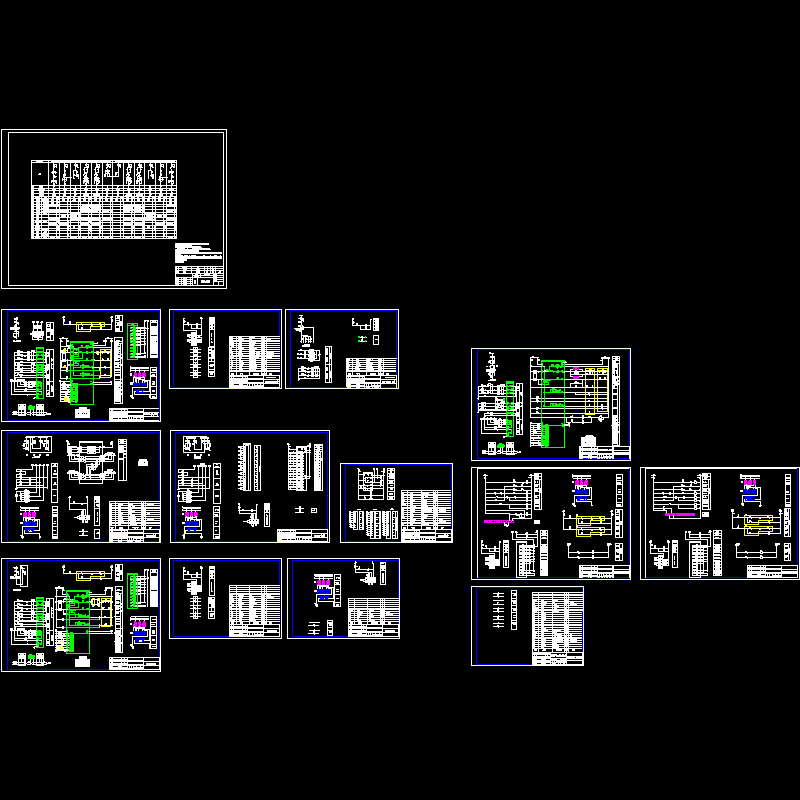

PT柜电气（二次）原理图

电机保护柜（二次）原理图

高低压一次方案图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
