养护给水设计说明；
1、水源：给水水源采用城镇自来水。
2、给水采用钢管，螺纹连接。
4、给水安装阀门处均设阀门井，内径500x500x600。
3、给水管道埋深大于0.7米。井壁MU7.5机砖1：3水泥砂浆砌筑，1:3水泥砂浆粉刷。
5、绿地局部采用喷灌，喷头采用G1/2"地埋式喷头,接管D15，安装高度与地表平。
6、绿地局部安装地下龙头井，构造见大样图。
7、给水施工应与土建施工密切结合，做好预留、预埋工作，施工安装参见给水、排水标准图集，符合国家规定的有关规范。

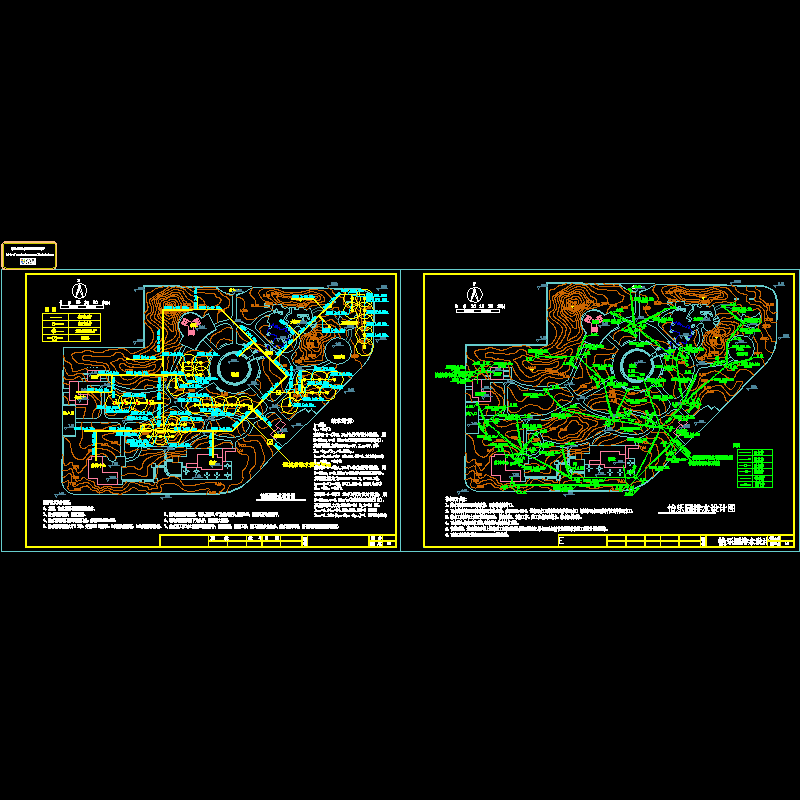

第 1 张图
