7层客运站综合住宅楼结构CAD施工图纸(dwg)(7度抗震)(丙级条形基础)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：7层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：20张
• 设计年代：近代

附件详情

该项目为地上7层，结构总高度为22.950米(不包括局部突出屋面的楼梯间、构架),框架结构,地基基础类型：筋混凝土条形基础;地基基础设计等级：丙级，抗震设防烈度为7度，场地为Ⅱ类。

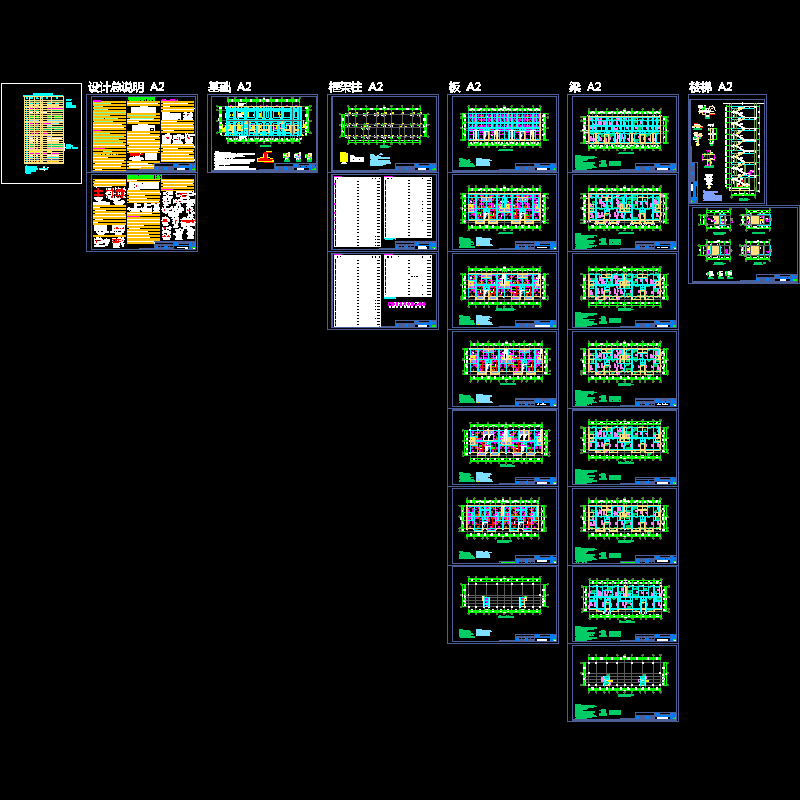

包括：结构设计说明，基础 平面布置图 ，框架柱图，各层结构平面图，各层梁平法施工图，楼梯图等共计20张图。
编制于2013年10月。

标高3.900m结构平面图

标高3.900m梁平法施工图

梁平法施工图

楼梯图

标高22.500m结构平面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
