∅318mm再加热炉烟道结构设计CAD施工图纸(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构,钢筋混凝土结构,钢结构
• 钢筋混凝土结构：其他结构
• 钢结构：其他结构
• 特种结构：烟囱
• 参考图纸：11张
• 设计年代：近代

附件详情

某318mm再加热炉烟道结构设计图
该资料为：某318mm再加热炉烟道结构设计图
该资料包含：

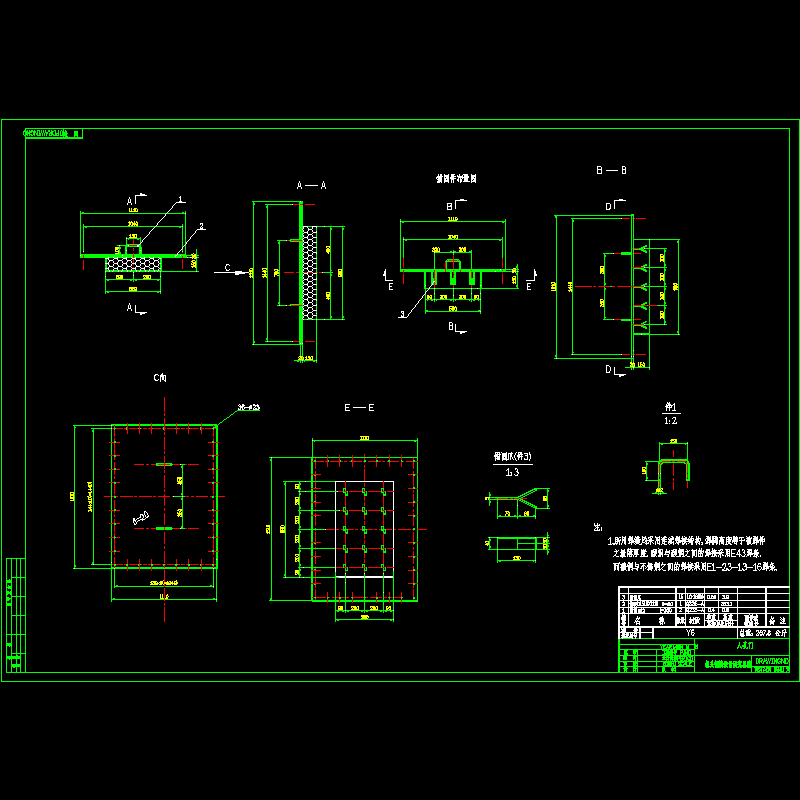

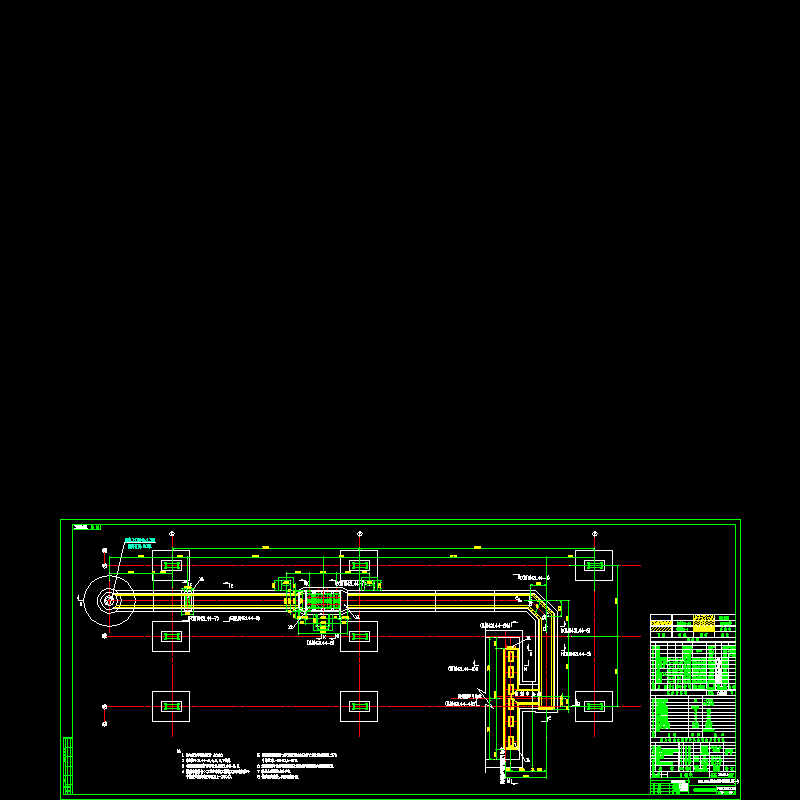

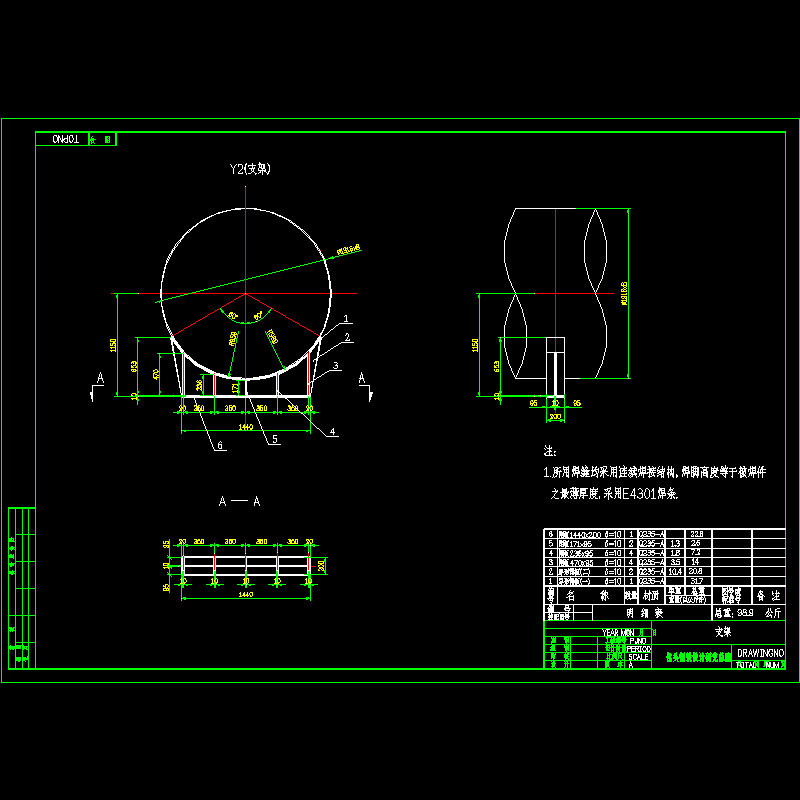

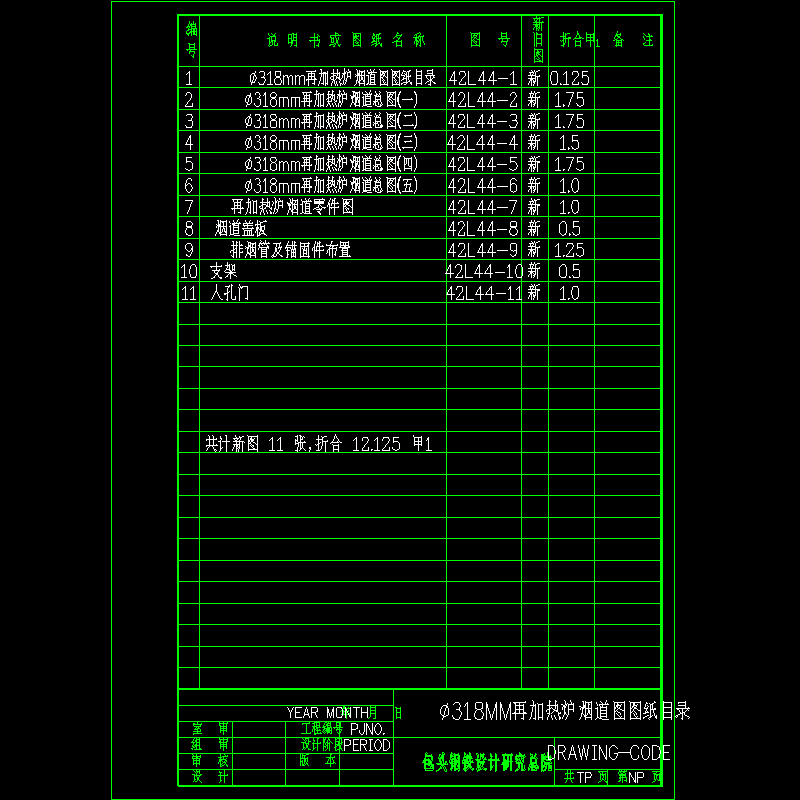

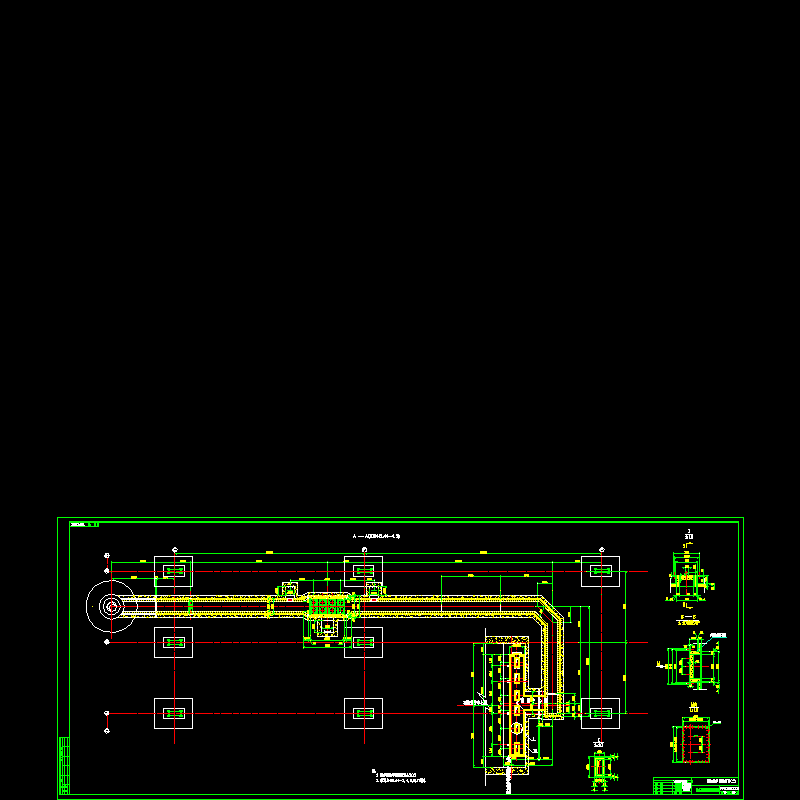

318mm再加热炉烟道总图、再加热炉烟道零件图、烟道盖板、排烟管及锚固件布置、支架、人孔门共11张图纸。

42l44-1.dwg

42l44-10.dwg

42l44-11.dwg

42l44-2.dwg

42l44-3.dwg

42l44-4.dwg

42l44-5.dwg

42l44-6.dwg

42l44-7.dwg

42l44-8.dwg

42l44-9.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-17 19:59:02上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
