萧山3层框架食堂结构CAD施工图纸(dwg)(6度抗震)(丙级独立基础)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：餐饮
• 建筑高度：多层建筑
• 地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：条形基础,独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

杭州萧山某三层框架食堂结构图
该资料为：杭州萧山某三层框架食堂结构图
建造地点：杭州市萧山区
建筑结构形式：框架结构
基础形式：条形基础、独立基础
总层数：三层
总高度：18.000m
基本风压：0.45kN/平方米
基本雪压：0.45kN/平方米
结构安全等级：二级
建筑抗震设防类别：丙类
抗震设防烈度：6度
框架抗震等级：四级
该项目结构设计使用年限为50年
该资料包含：
结构设计总说明、基础结构平面图、柱平面布置图、二层梁配筋图、三层梁配筋图、屋面梁配筋图、二层板配筋图、三层板配筋图、屋面板配筋图、楼梯结构平面图、楼梯结构剖面图、钢雨篷详图、屋面钢梁、水平支撑、刚性系杆平面布置图、屋面檩条、拉条 平面布置图 、钢梁详图共15张图纸。

2

3

4

第 1 张图

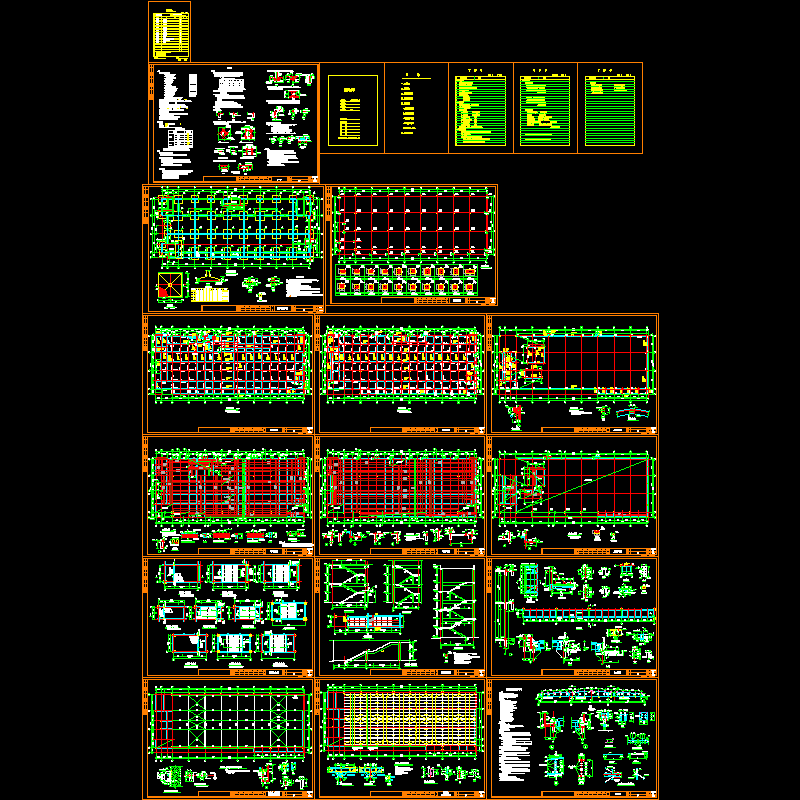

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:29:10上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
