4层框架别墅CAD施工图纸(dwg)(6度抗震)(丙级桩基础)

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-8-15 12:29:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:三级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某四层框架别墅图纸
该资料为:某四层框架别墅图纸
该项目结构体系为:框架结构
基本风压:0.55 KN/平方米
抗震设防烈度为:6度,该项目为非抗震设防工程。
该项目总用地面积:573平方米
建筑占地面积:246.5平方米
总建筑面积为:888.6平方米
该资料包含:
建筑统一说明、结构总说明、钢筋混凝土梁平面整体表示法及梁构造通用图说明、各层平面图、屋顶平面图、立面图、剖面图、桩基础平面图、各层板钢筋图、各层梁钢筋图、天面层梁钢筋图、 楼梯详图 、节点详图共20张图纸。


2

3

4

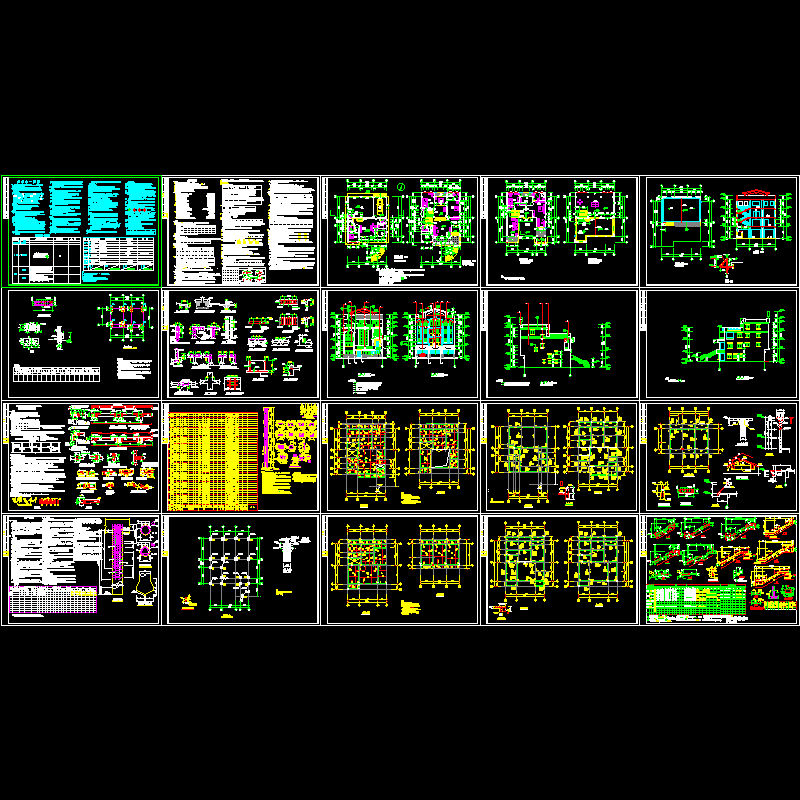

4层框架别墅CAD施工图纸(dwg)(6度抗震)(丙级桩基础)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-15 12:29:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11edfcsc2wfc0secfcccd.rar

1.07 MB

下载  售价: 100 积分    赚积分
