人防车库结构CAD施工图纸(dwg)(6度抗震)(丙级桩基础)(二级结构安全)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：人防,车库
• 参考图纸：6张
• 设计年代：近代

附件详情

苏州某人防车库结构图
该资料为：苏州某人防车库结构图
该项目为钢筋混凝框架结构体系
车库为甲类核6级钢筋混凝土结构的防空地下室。
抗震设防烈度：6度
基本风压：0.45KN/平方米
基本雪压：0.40KN/平方米
该资料包含：

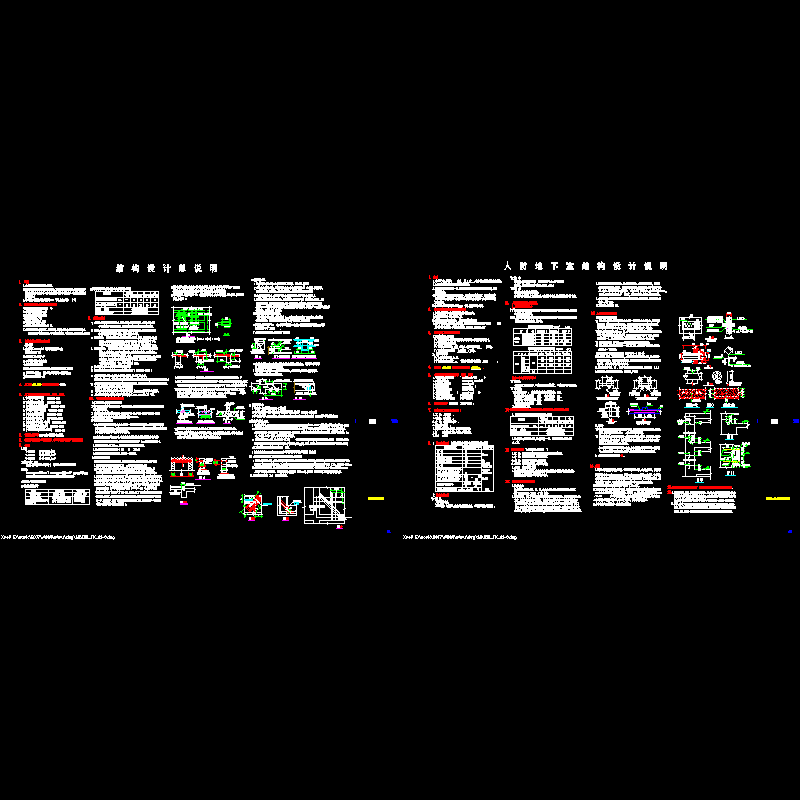

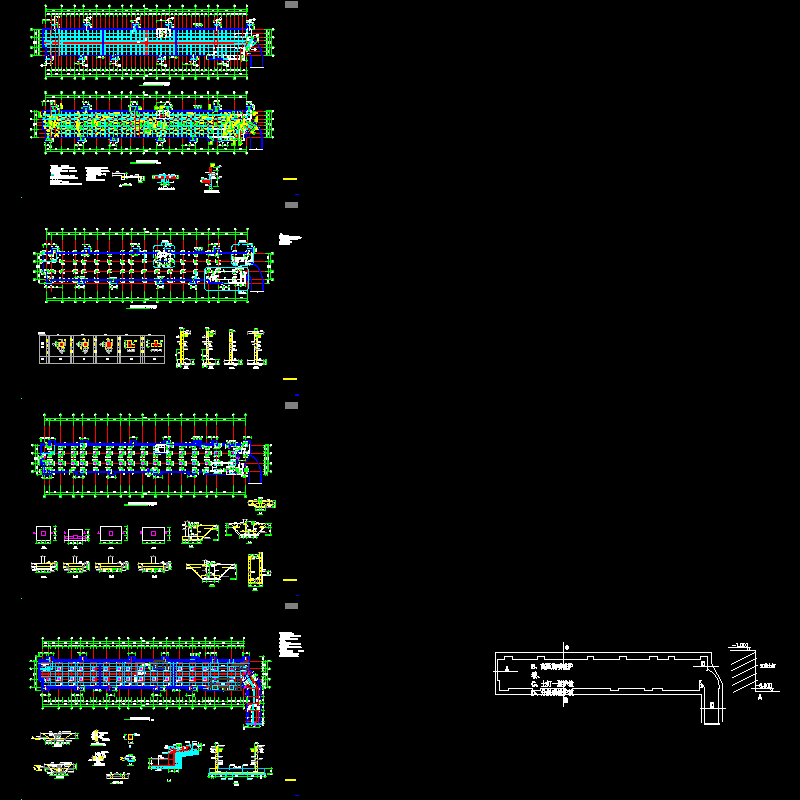

结构设计总说明、人防地下室结构设计说明、车库顶板模板及配筋图、车库顶板梁配筋图、车库柱及墙平面布置图、柱配筋列表、车库底板柱墩 平面布置图 、车库底板配筋图、节点详图共6张图纸。

2

3

4

设计说明.dwg

车库结构.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-15 12:29:07上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
