污水处理厂生化池结构CAD施工图纸（2013年1月出CAD施工图纸）(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 特种结构：其他结构
• 结构安全等级：二级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.55kN/平方米
• 参考图纸：8张
• 设计年代：近代

附件详情

该项目是安徽某污水处理一期工程生化池项目，抗震设防烈度为7度，主要水处理建构筑物为乙类，其它为丙类。

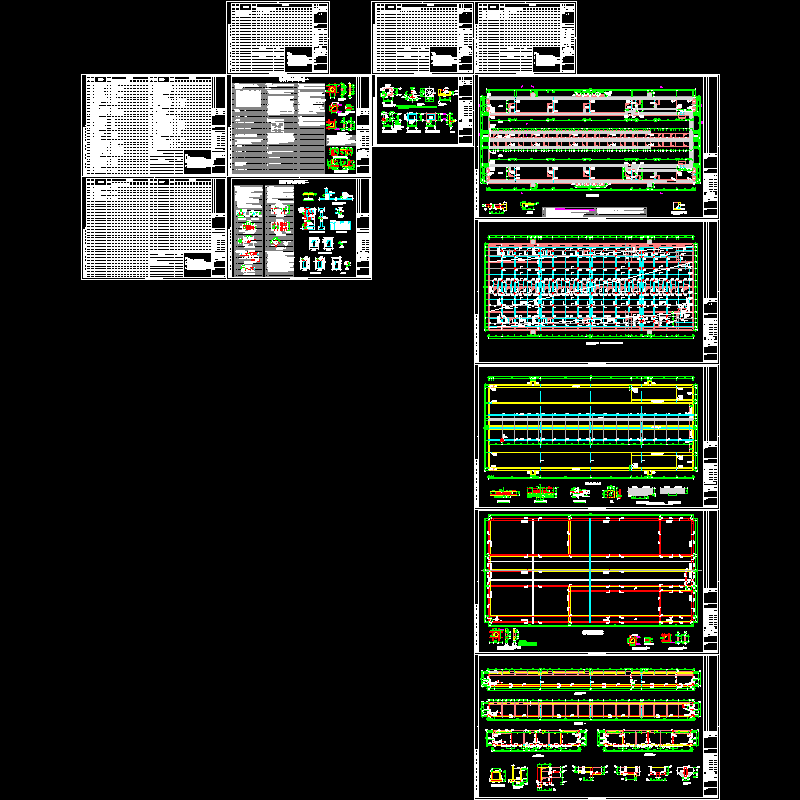

包括：结构设计总说明，出水监控房结构图，基础详图，顶板布置平面图，顶板结构平面图，池体下部布置平面图，池体平面配筋图，1-1~4-4剖面图等共计8张图。
编制于2013年1月。
