一份3层双拼联排别墅建筑dwg格式设计CAD图纸（L3对称设计）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案
• 设计效果图：无

附件详情

该资料为：某三层双拼联排别墅设计方案 L3 对称
四房二厅四卫 带工人房，工程建筑面积约为：239.21方米
一层建筑设计面积： 106.51平方米
二层建筑设计面积：48.50平方米
三层建筑设计面积：84.20平方米
建筑设计结构形式为：框架结构
层数为：三层
高度为：13.77米

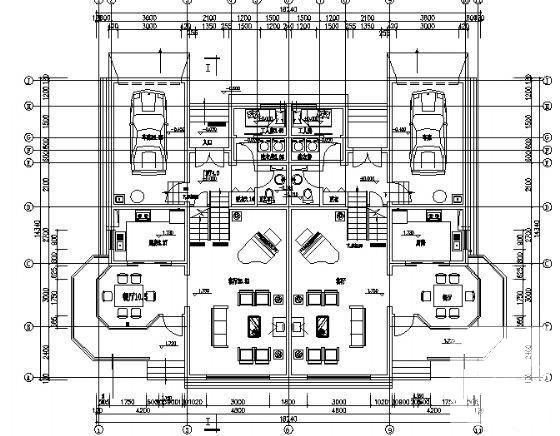

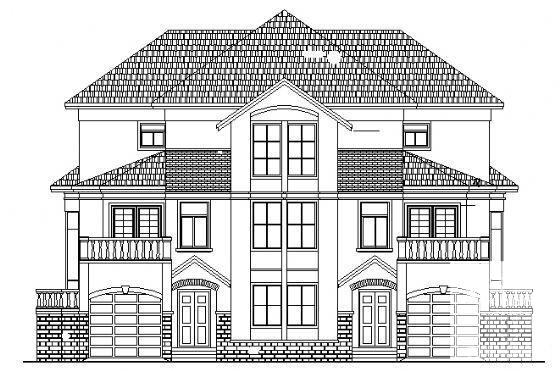

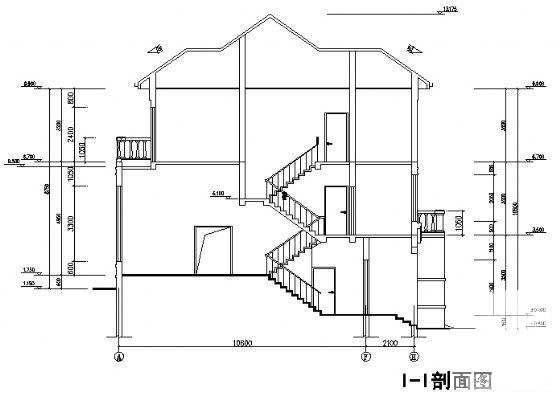

这份参考资料包括：各层建筑平面，立面，剖面图。
设计功能包括：客厅，餐厅，更衣室，车库，洗衣房，卫生间，衣帽间，书房，4个卧室（四房二厅四卫）。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

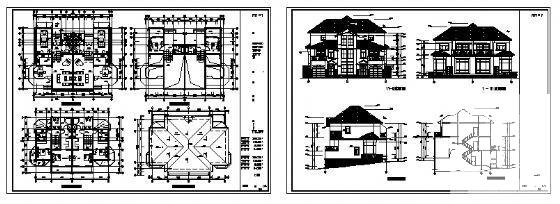

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-1-22 22:06:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在别墅建筑专区发帖交流相关知识。
