25米仿生树结构设计CAD详施工图纸(dwg)(8度抗震)

[复制链接]

0

主题

0

帖子

553

积分

超级版主

Rank: 8Rank: 8

积分
553
发表于 2020-8-13 07:12:34 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:园林建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢结构
  • 钢结构:其他结构
  • 抗震设防烈度:8度抗震
  • 风压:0.1kN/平方米
  • 参考图纸:13张
工程名称:海口西海岸高尔夫球会
项目概要:
该资料为25米美化树(B类1.0KPa)结构设计;
设计内容包括树杆、树枝、爬梯、天线抱杆、基础骨架等。塔体设置3层天线平台,每层平台设置3副天线抱杆,可挂9副板状天线、9个RRU。
材料
本杆总高25米独杆十六棱插接,杆体采用Q345钢,底法兰材质采用Q345B;所用型钢及板材采用Q235钢,其质量应符合《碳素结构钢》GB/T 700的规定:无縫钢管采用20号钢,其质量标准应符合《优质碳素结构钢技术条件》GB699-88的规定。
各部件应采用紧固件连接或焊接,Q235钢和20号钢焊条采用E43型,其质量标准应符合《碳钢焊条》GB/T 5117的规定。
仿生树塔架结构总图
仿生树塔段1结构图
安全爬装置结构图
仿生树避雷针详图
仿生树树枝详图
仿生树树枝立面布置图

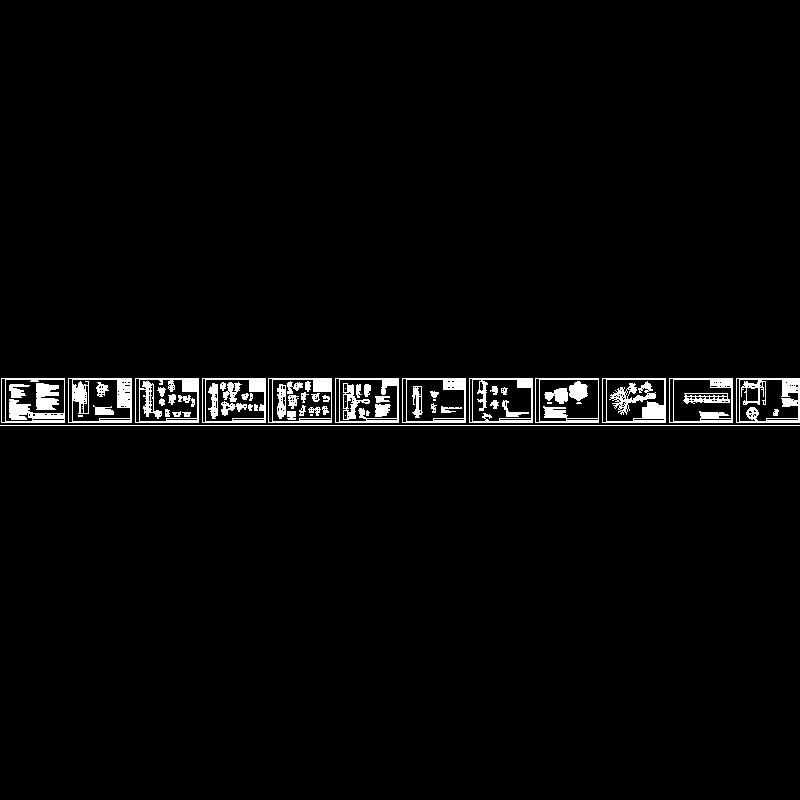

25米仿生树结构设计CAD详施工图纸(dwg)(8度抗震)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-13 07:12:34上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11e2wc2cdcf0cscsds.zip

5.78 MB
