轻钢结构节点构造CAD详图纸(dwg)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某轻钢结构节点构造详图，共10个节点

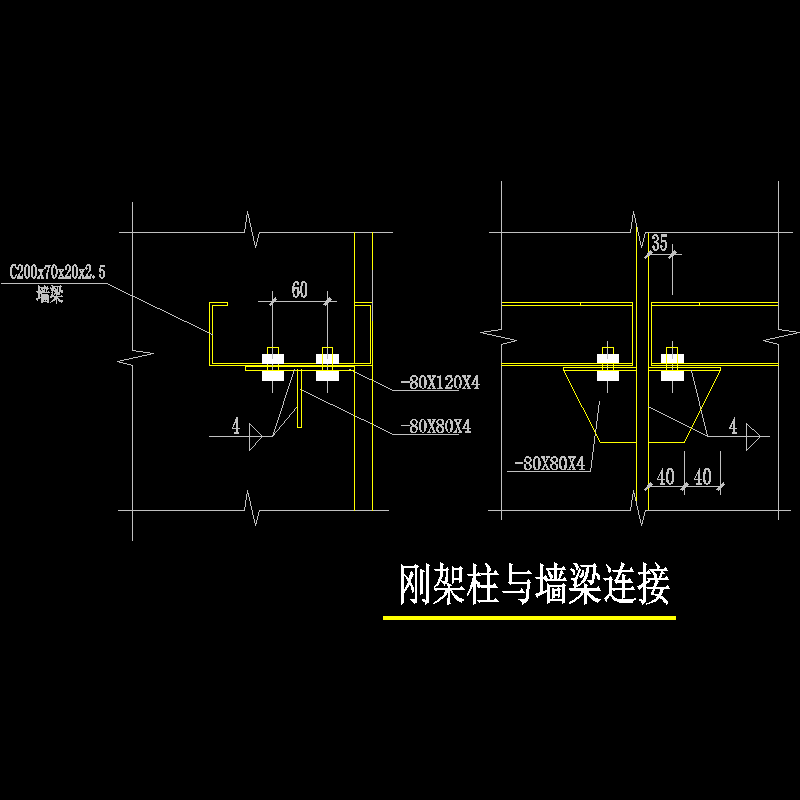

刚架柱与墙梁连接（外）.dwg

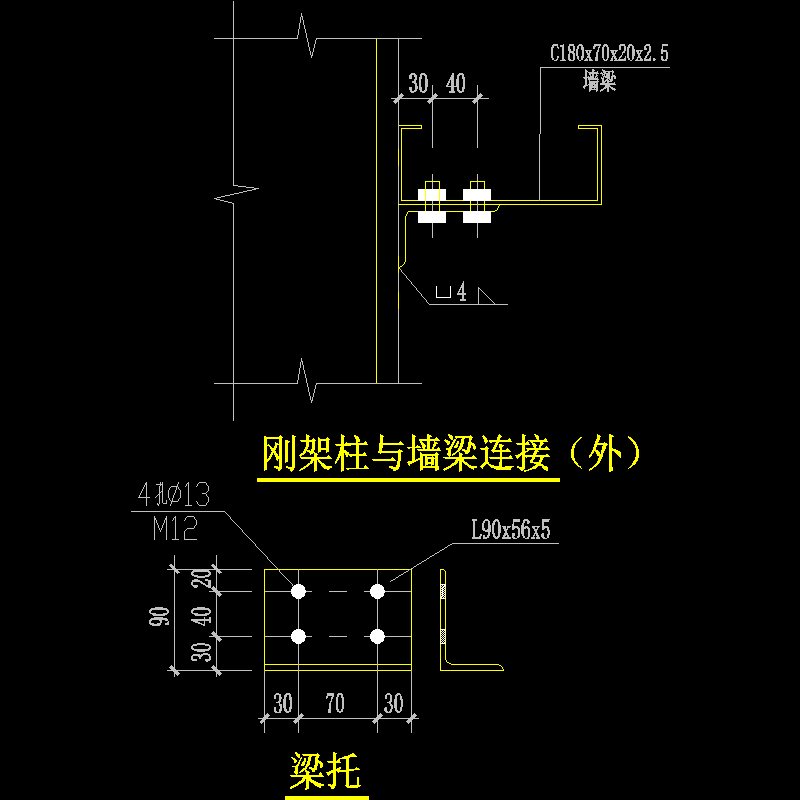

刚架柱与墙梁连接（内）.dwg

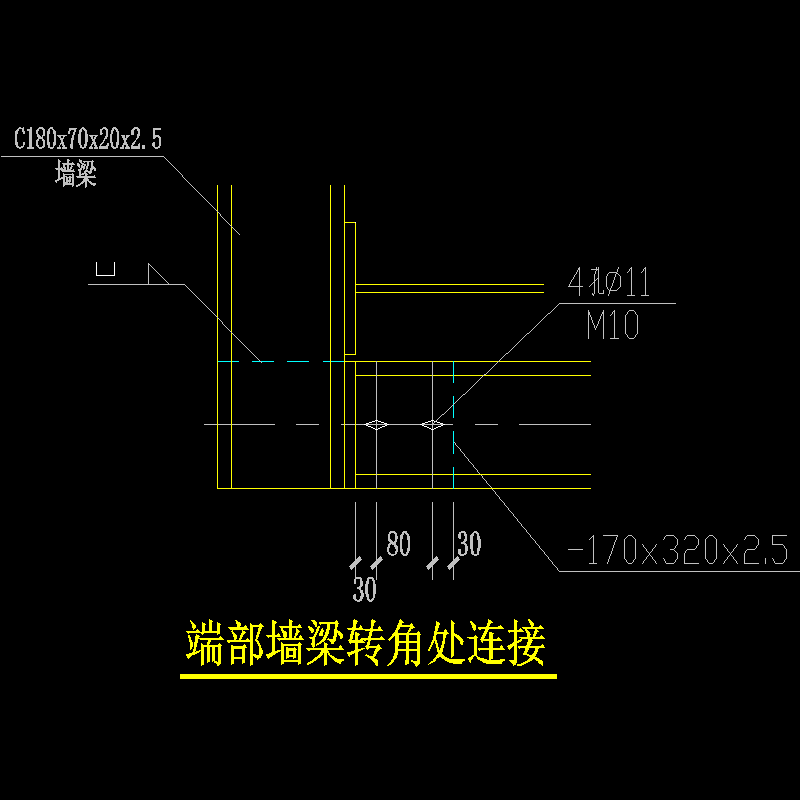

端部墙梁转角处连接.dwg

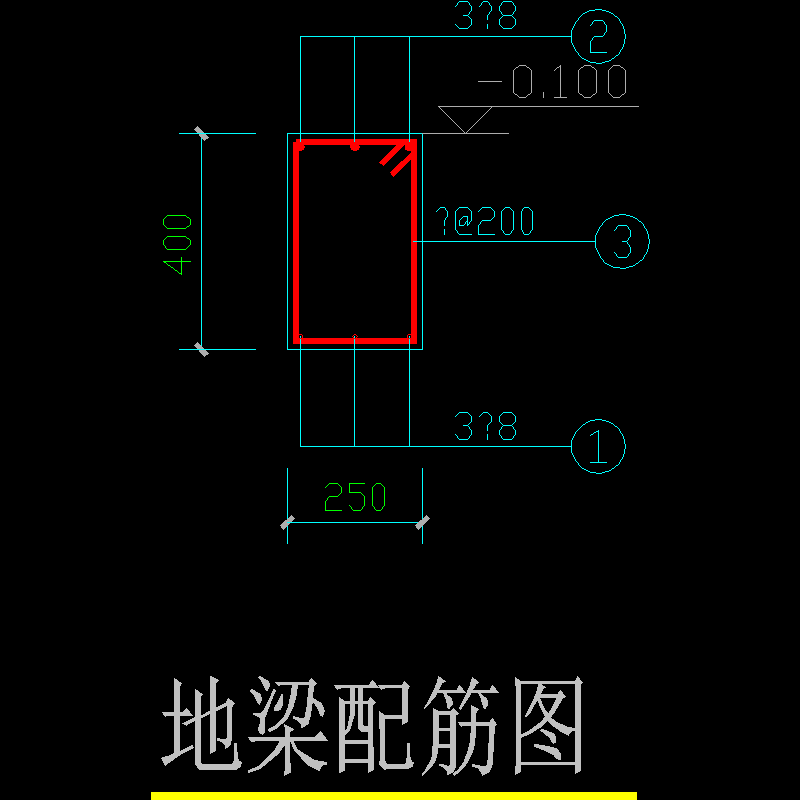

地梁配筋图.dwg

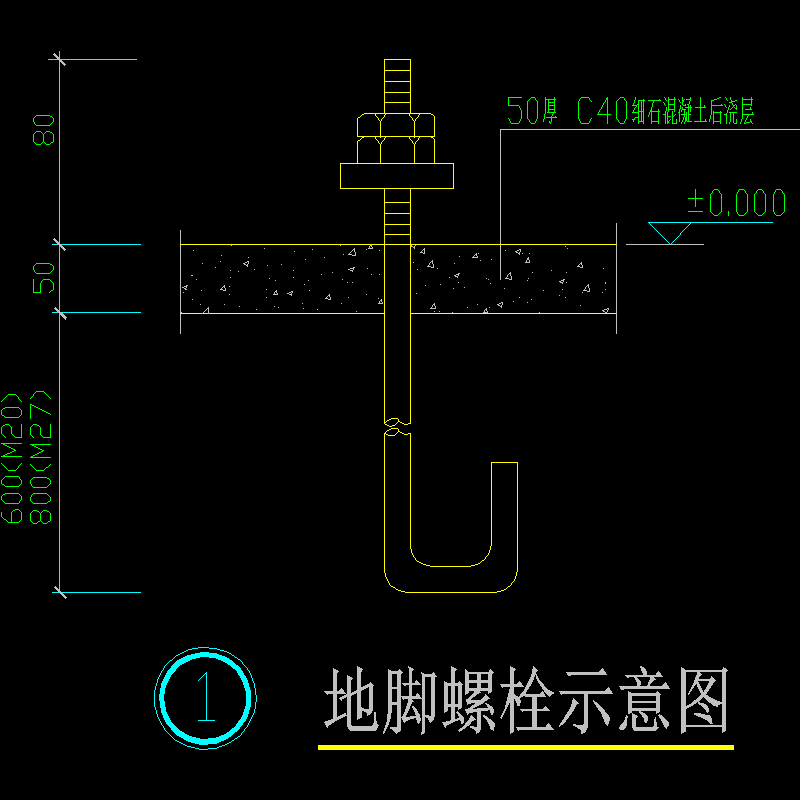

地脚螺栓示意图.dwg

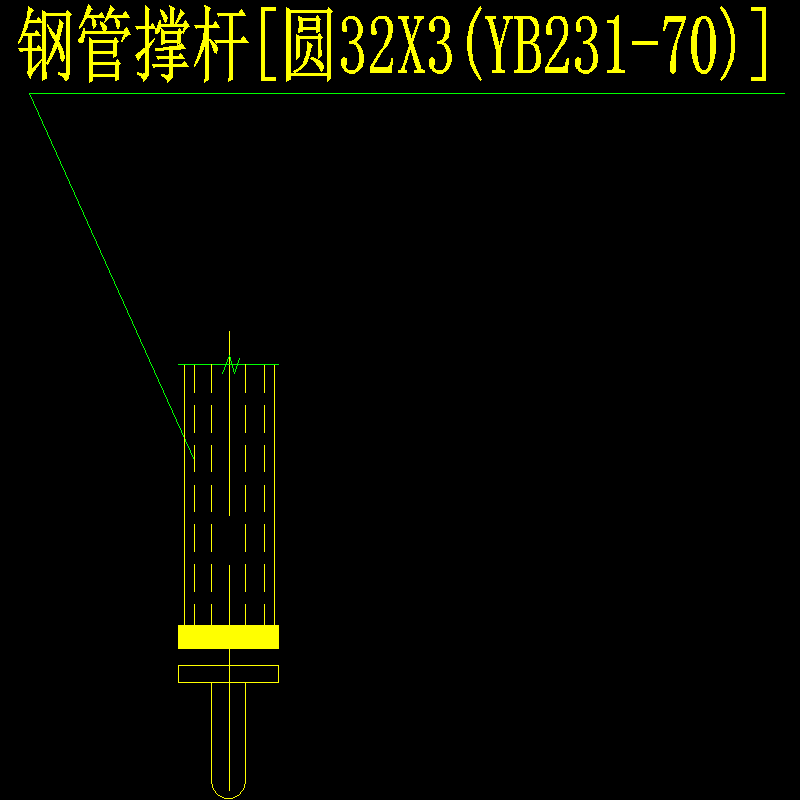

撑杆.dwg

刚性系杆详图.dwg

桁架吊装方案.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-9 23:21:43上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
