一份新农村4层别墅建筑CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑高度：12.800米
• 建筑层数：4
• 设计效果图：无

附件详情

该资料为：某农村四层别墅 建筑施工 图
建筑设计结构形式为：砖混结构
层数为：四层
高度为：12.800米（檐口）
这份参考资料包括：各层建筑平面，立面，剖面图， 节点详图 ，共7张图纸。
设计功能包括：起居室，6个卧室，餐厅，厨房，书房，娱乐室，卫生间等。

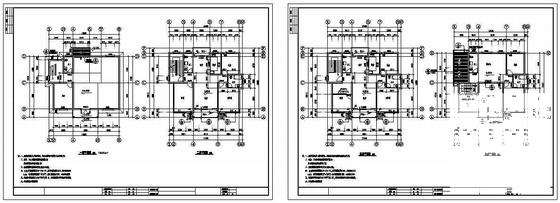

第 1 张图

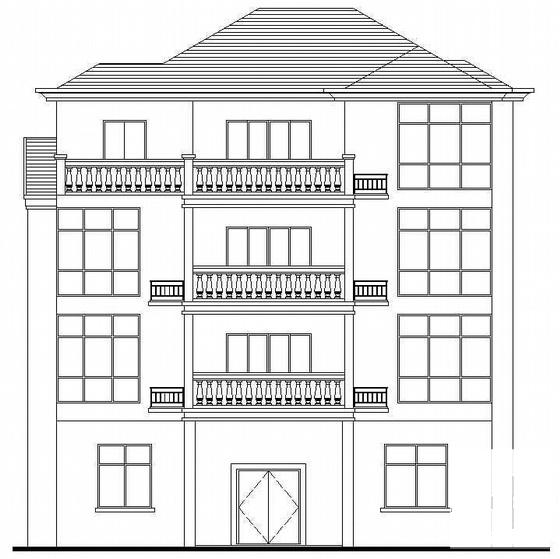

第 2 张图

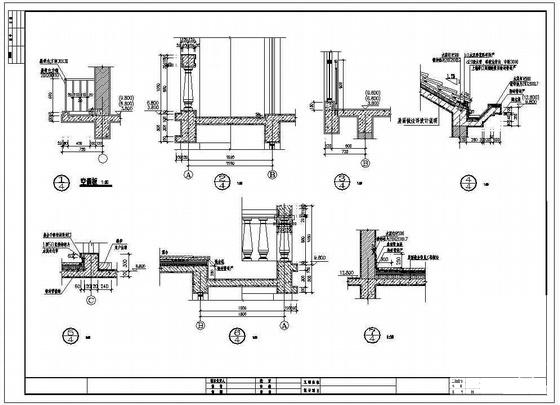

第 3 张图

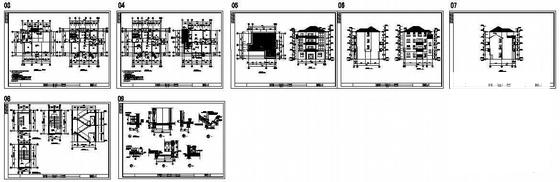

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
