一份24层酒店及会议中心外立面工程建筑施工CAD图纸(隐框玻璃幕墙)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 商业：无
• 建筑高度类型：超高层建筑
• 外立面材料：幕墙
• 幕墙面板材料：玻璃幕墙
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：河北
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：121张
• 建筑高度：108.3m
• 地上层数：24层
• 地下层数：2层
• 设计效果图：无

附件详情

本项目为河北某酒店及会议中心外立面工程.
建筑高度：108.300米
建筑层数：地上24层，地下2层
标准层高：3.900m
主体建筑设计结构形式：钢筋混凝土框架结构
地面粗糙度类型：B类
建筑物耐火等级：一类 Ⅰ级；幕墙耐火极限不低于1.00h
抗震设计烈度： 七度 （地震加速度：0.15g）
基本风压：Wo=0.30KN/m2（50年重现期）

主要幕墙类型
一：石材幕墙
二：点式玻璃幕墙
三：隐框玻璃幕墙
四：铝板幕墙
五：全玻幕墙
六：断桥隔热门窗及百叶
七：明框幕墙
八：不锈钢门

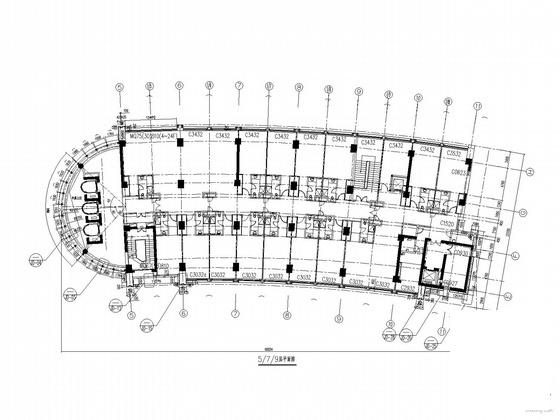

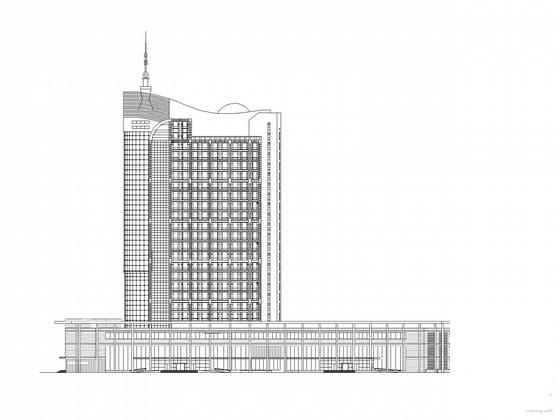

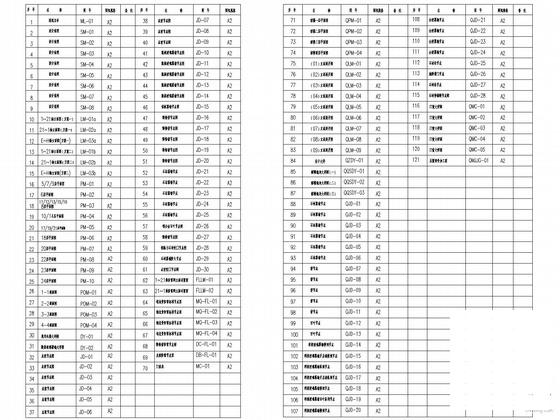

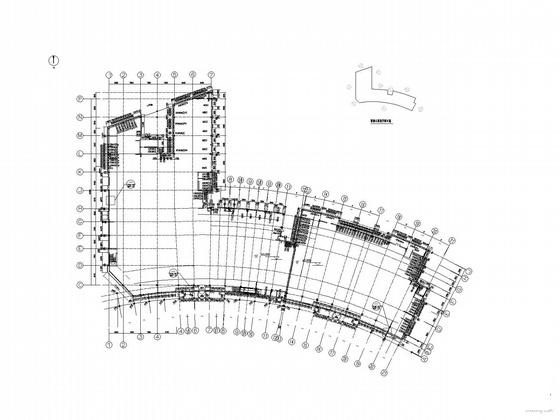

这份参考资料包含设计说明、立面方案图、平面图、墙身大样以及以上各幕墙的 节点图 （含防雷），共计121张。

2

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-14 08:52:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在酒店建筑专区发帖交流相关知识。
