一份18层剪力墙结构住宅楼结构CAD施工图纸(人工挖孔桩基础)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 地上层数：18层
• 地下层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 地下室功能：其他
• 参考图纸：24张
• 设计年代：近代

附件详情

建筑物体型规则 ,长约64.5米 ,宽20.7米 占地约1055平方米 ,屋面标高为56.700米 ,房屋总高为56.700米 ,基础采用人工挖孔桩基础、墙下筏板基础，
该资料包含： 结构设计说明 ，基础平面布置图，地下室底板、剪力墙筏板及地下室侧墙 平面布置图 ，核心筒地基处理平面图，基础设计说明，楼板、柱结构平面图，梁配筋图，楼板结构平面图，屋面构架布置图等
共24张图纸。

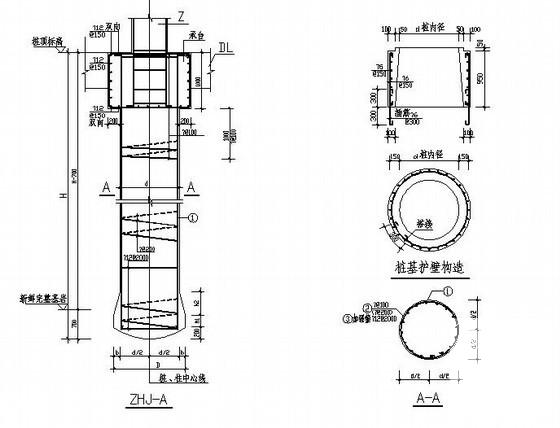

第 1 张图

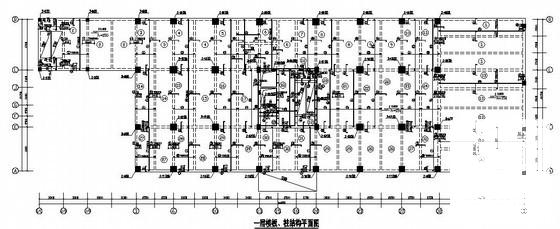

第 2 张图

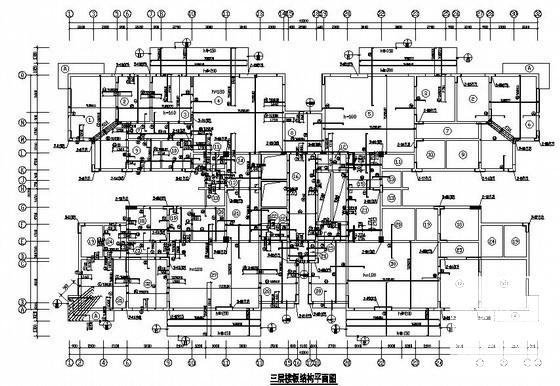

第 3 张图

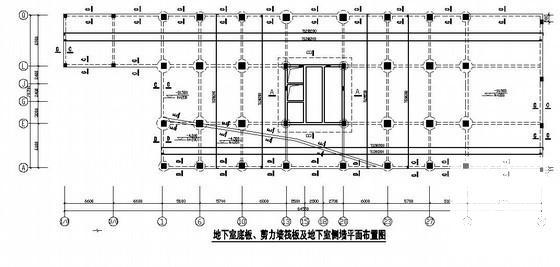

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
