钢结构厂房柱间支撑构造CAD详图纸(dwg)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

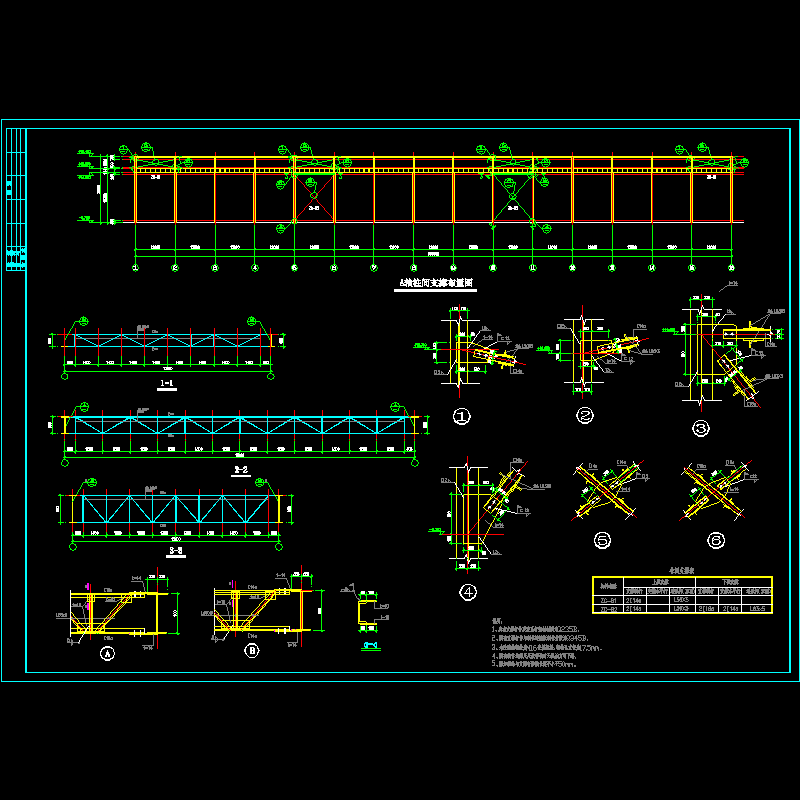

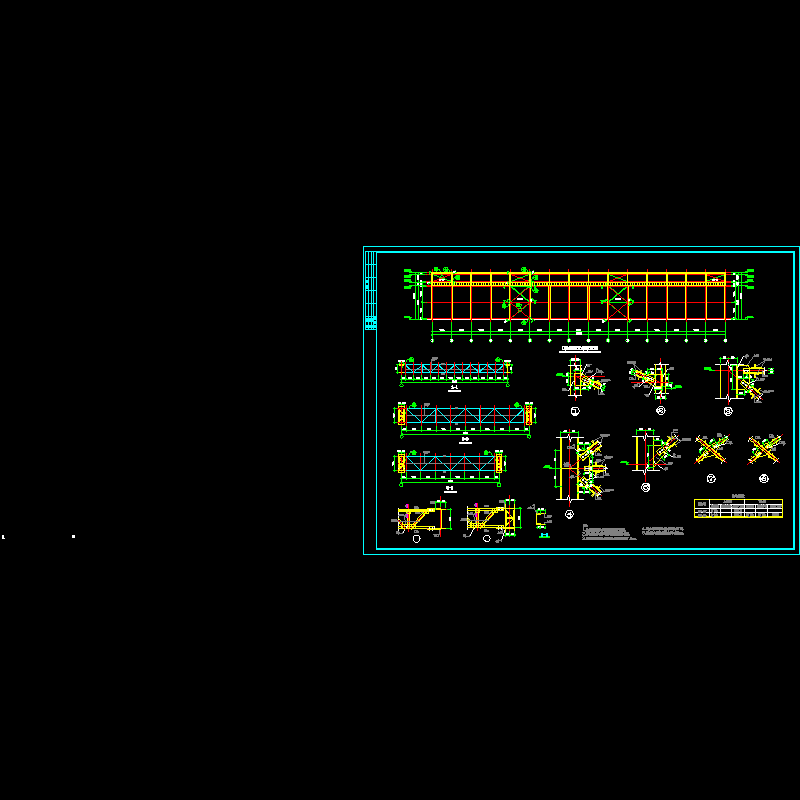

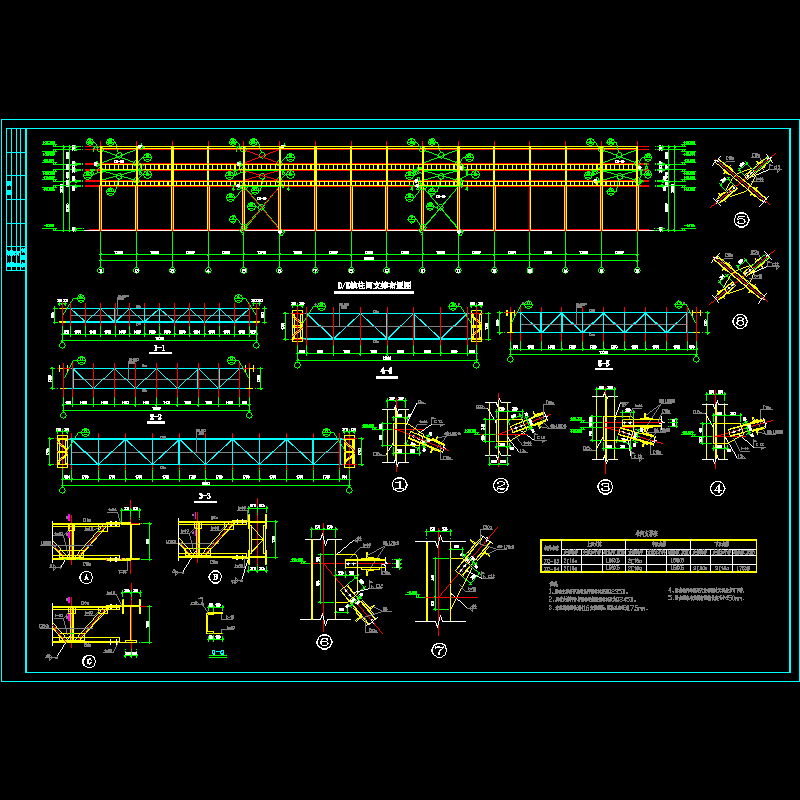

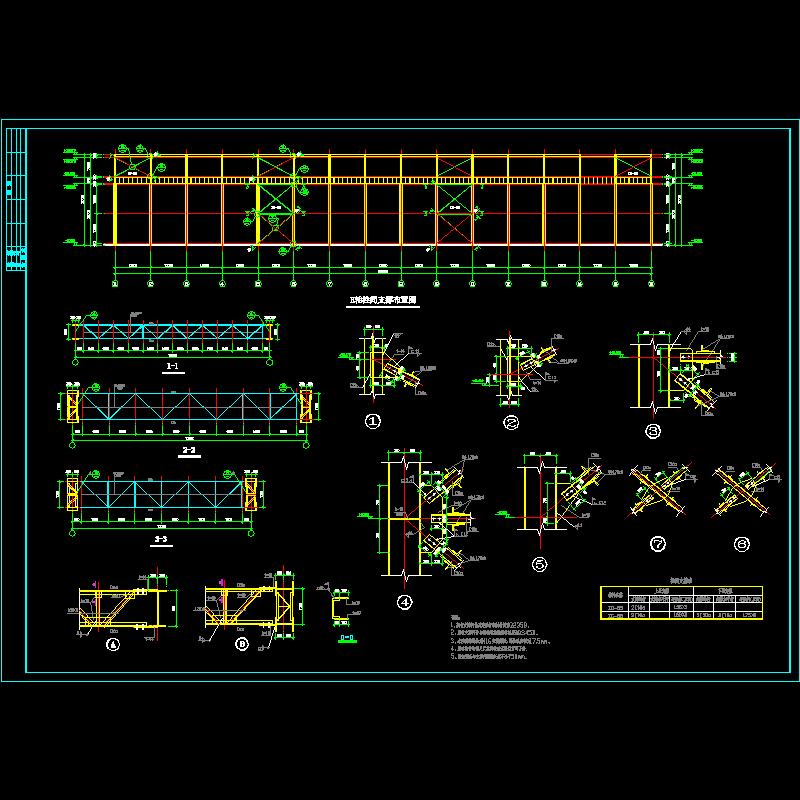

该资料包含：柱间支撑布置图，节点详图
共4张图纸。

柱间支撑1.dwg

柱间支撑2.dwg

柱间支撑3.dwg

柱间支撑4.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
