[CAD图]框架梁与柱刚性连接时设置水平加劲肋、板构造(变截面)(dwg)

woshi2020

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

框架梁与柱刚性连接时设置水平加劲肋、板构造

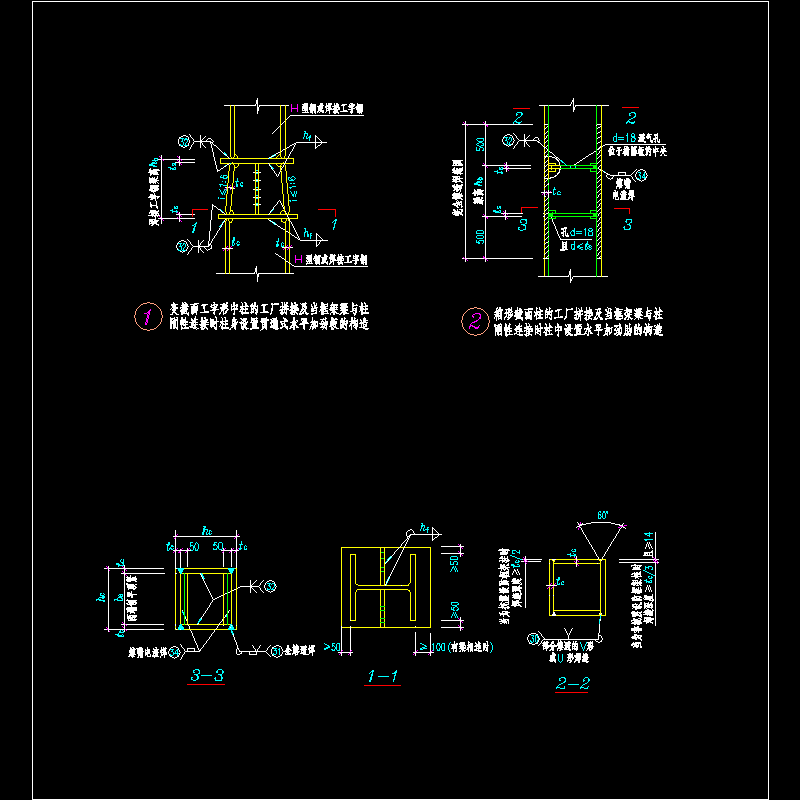

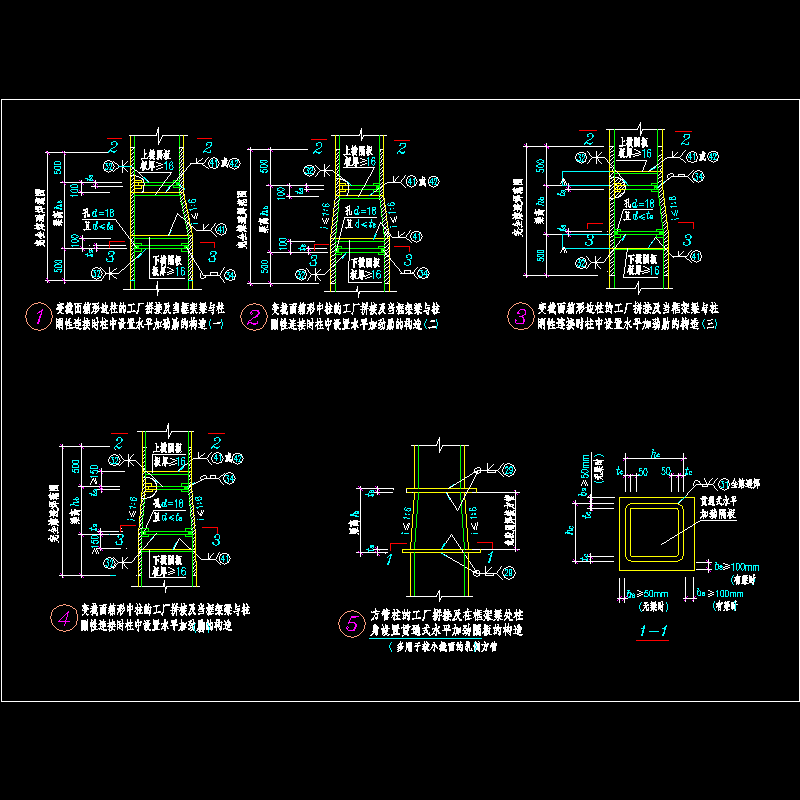

内容包括：变截面工字形中柱的工厂拼接及当框架梁与柱刚性连接时柱身设置贯通式水平加劲板的构造、箱形截面柱的工厂拼接及当框架梁与柱刚性连接时柱中设置水平加劲肋的构造、变截面箱形边柱的工厂拼接及当框架梁与柱刚性连接时柱中设置水平加劲肋的构造、变截面箱形中柱的工厂拼接及当框架梁与柱刚性连接时柱中设置水平加劲肋的构造、变截面箱形边柱的工厂拼接及当框架梁与柱刚性连接时柱中设置水平加劲肋的构造、变截面箱形中柱的工厂拼接及当框架梁与柱刚性连接时柱中设置水平加劲肋的构造、方管柱的工厂拼接及在框架梁处柱身设置贯通式水平加劲隔板的构造共7个节点构造。
