11层商业中心幕墙CAD施工大样图(钢筋混凝土结构)(dwg)(7度抗震)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：高层建筑
• 地上层数：11层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构,钢筋混凝土结构
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 参考图纸：65张
• 设计年代：近代
• 幕墙面板材料：玻璃幕墙,金属幕墙,石材幕墙
• 幕墙支承结构：构件式幕墙,点支承幕墙
• 玻璃幕墙：全隐框,半隐框
• 金属幕墙：单层铝板,铝塑复合板

附件详情

绵阳某商业中心幕墙图纸
该资料为：绵阳某商业中心幕墙图纸
该项目外装方案图是按照建施图及效果图，进行点式玻璃幕墙、隐框玻璃幕墙、半隐框框玻璃幕墙、单铝板幕墙及石材幕墙的构造设计。玻璃幕墙和铝塑板幕墙，点式玻璃幕墙均按大分格要求作立面划分。
五十年一遇基本风压：0.30KN/平方米
地区地震烈度：I=7度
幕墙设计最大温差：T=80°C
该资料包含：
设计说明、立面图、各层平面图、屋顶平面图、雨蓬平面图（仰视）、雨蓬立面分格图、铝塑板幕墙展开立面图、平面图、铝塑板幕墙展开立面图、内廊石材墙面装立面分格图、予埋件面图、预埋件加工详图、预埋件剖面图、内廊石材幕墙大样图、单铝板幕墙节点图、干挂花岗石幕墙节点图、感应门、地弹门门套大样图、感应门套钢柱详图、T250驳接爪详图、铝单板幕墙局部立面图、点式玻璃幕墙节点图、半隐框玻璃幕墙节点图、石材幕墙节点示意图、主龙骨与次龙骨连接大样、单铝板加肋结构图、幕墙防雷连接示意图、防雷节点图共65张图纸。

2

3

4

1.dwg

2.dwg

3.dwg

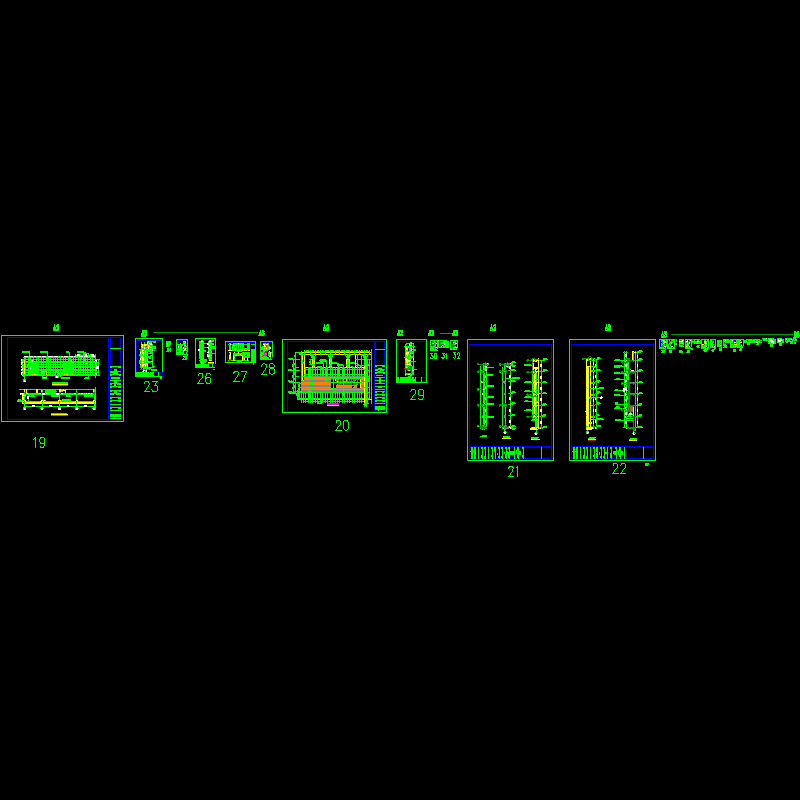

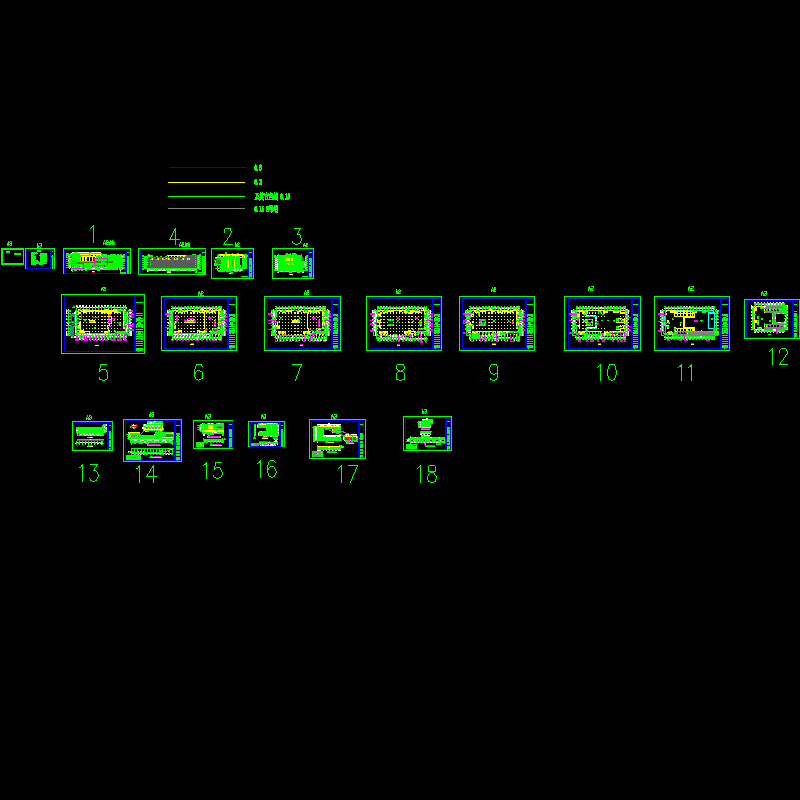

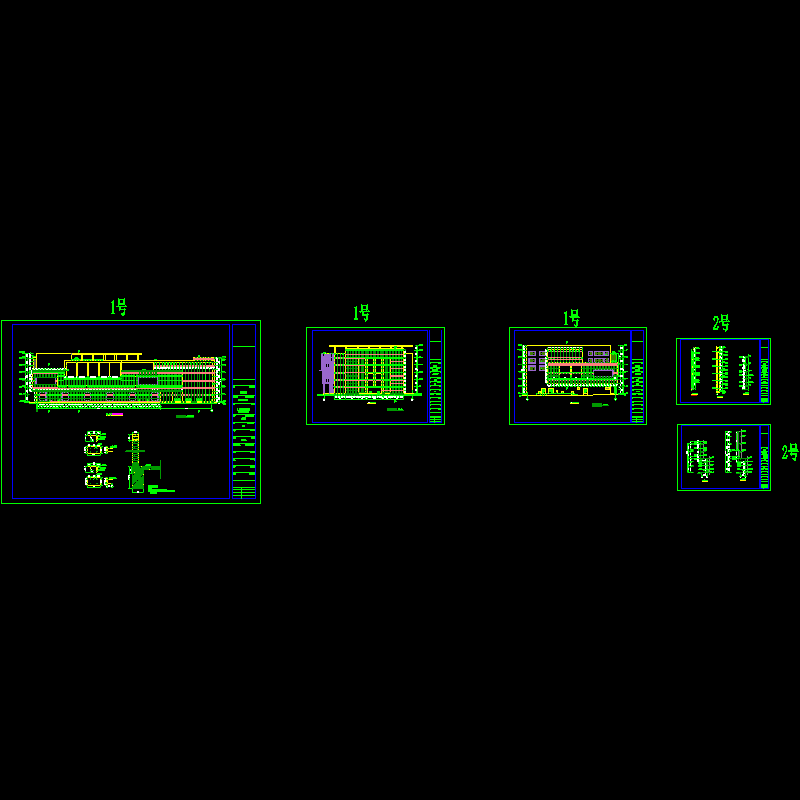

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
