建筑高度类型：高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
图纸设计深度：施工图
-
项目所在地：上海
-
图纸设计风格：现代风格
-
图纸设计流派：现代
-
图纸设计格式：CAD2000
-
参考图纸：24张
-
建筑设计面积：34825 平方米
-
占地面积：10820平方米
-
容积率： 2.56
-
建筑密度： 35 %
-
绿化率：30%
-
建筑高度：72.4 m
-
地上层数：17 层
-
设计效果图：无
-
机动车辆停车位： 86 个
-
非机动车停车位：810个
设计说明：百年“红房子”发展史，成为本方案建筑形象塑造的文化背景。本方案的“红房子”建筑的门、窗、墙等主要符号元素，在裙房的外墙上重复出现，体现出本方案坚实的文化基础。本方案遵循生态化、人性化、现代化的思路，用弧形、横向线条作为形象的基本语言，勾勒出在满足了使用功能之后医院建筑形态现代化的风貌。
该资料包含：总平面图、各层平面图、剖面图、立面图、分析图、经济指标、设计说明。

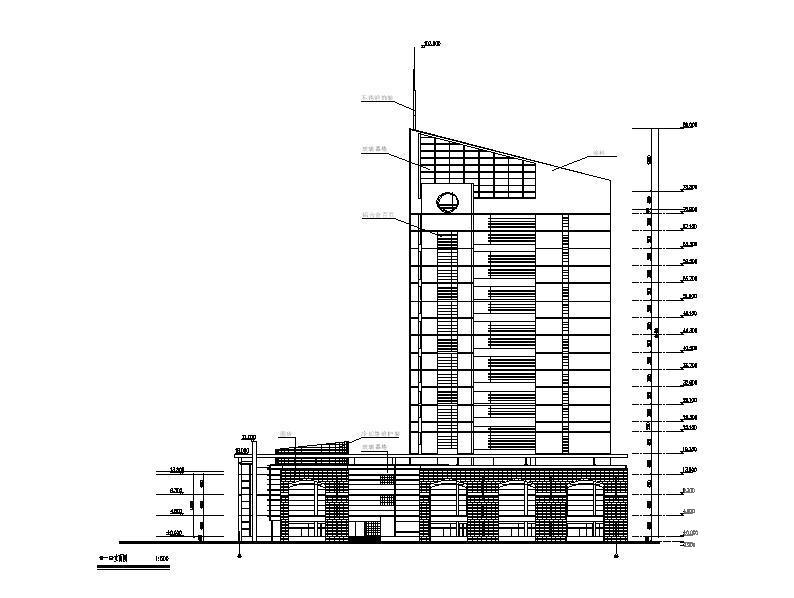

现代感连廊式三级甲等综合性病房大楼建筑立面图
现代感连廊式三级甲等综合性病房大楼建筑剖面图

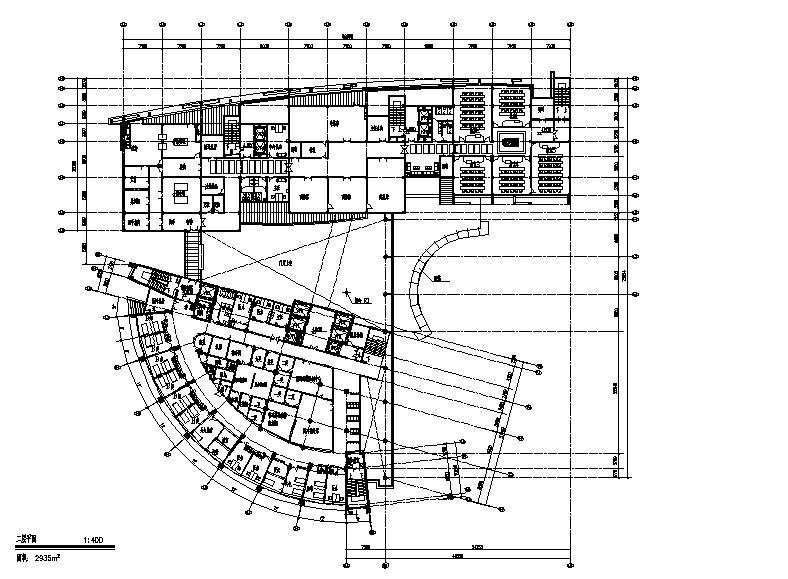

现代感连廊式三级甲等综合性病房大楼建筑平面图

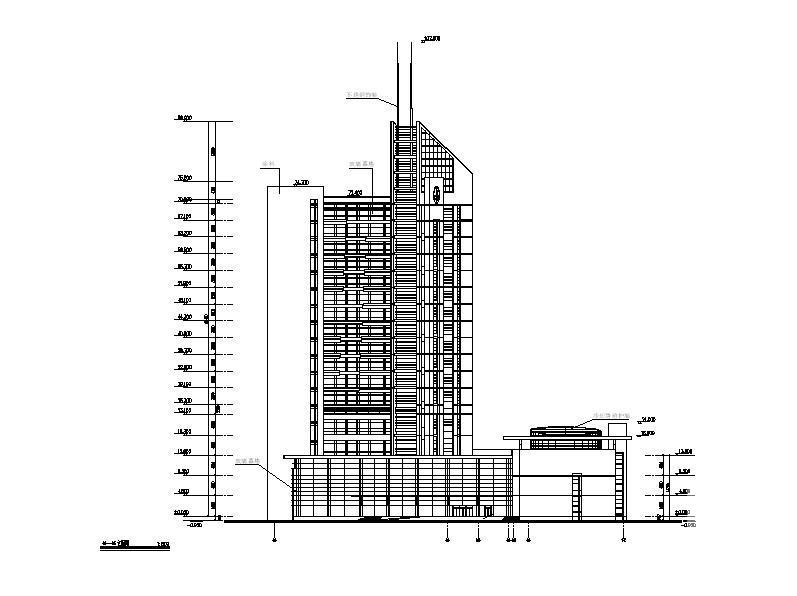

现代感连廊式三级甲等综合性病房大楼建筑立面图
现代感连廊式三级甲等综合性病房大楼建筑立面图
现代感连廊式三级甲等综合性病房大楼建筑

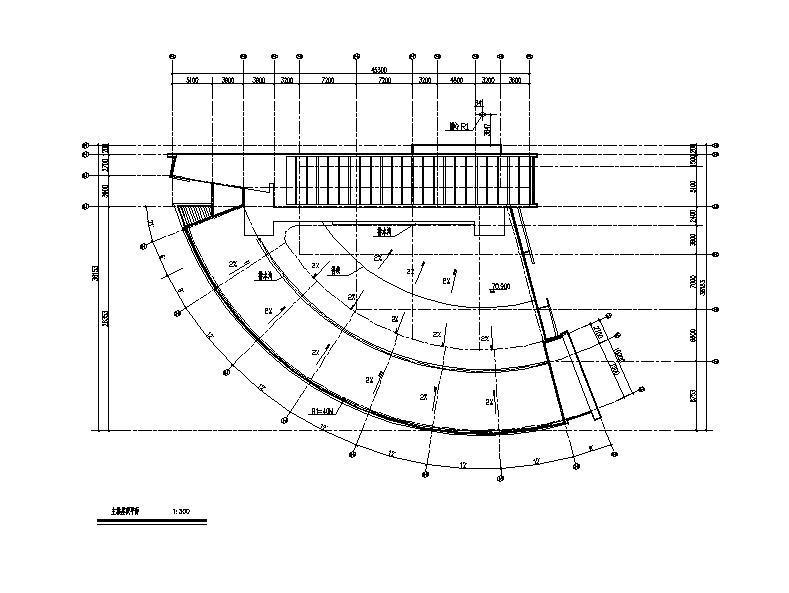

平面图
现代感连廊式三级甲等综合性病房大楼建筑

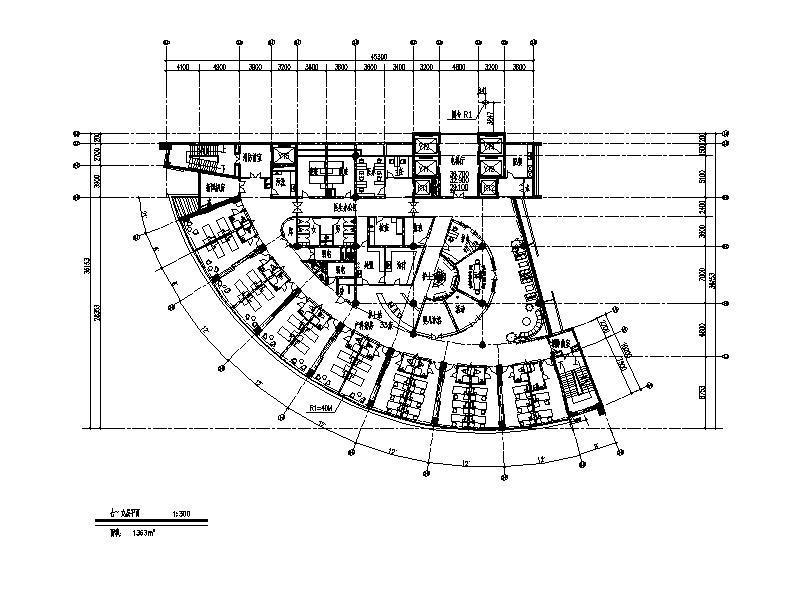

平面图
现代感连廊式三级甲等综合性病房大楼建筑

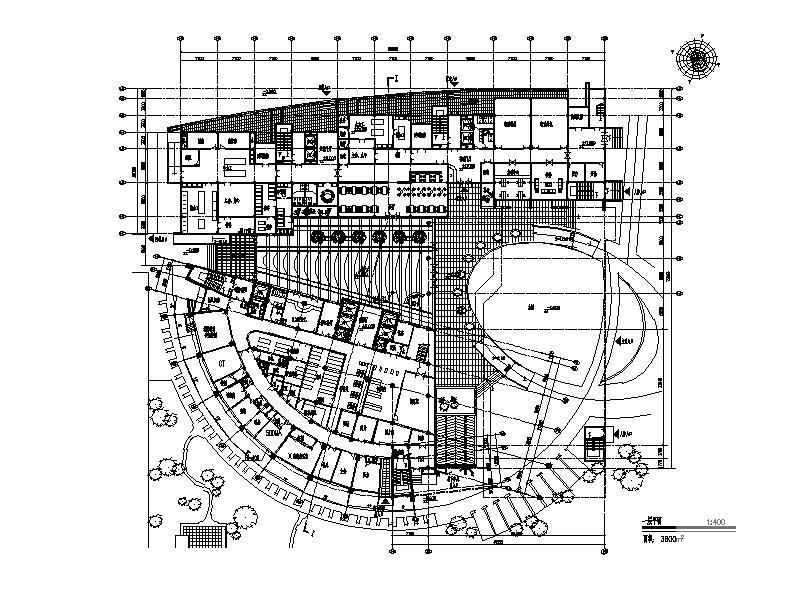

平面图
现代感连廊式三级甲等综合性病房大楼建筑平面图
