3层大学食堂水电CAD施工图纸(综合布线系统)(TN-C-S)(桩基础)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,餐饮
• 地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 设计： ,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

大学食堂水电施工图，该项目属三类防雷标准，该项目接地体利用基础梁内四筋和桩内主筋，桩基础自然接地做法见《98ZD501-34》接地体及其连接线要求通长焊连。设计内容：
1、220/380V配电系统；
2、一般照明、应急疏散事故照明；
3、 系统。
4、综合布线系统：

2

3

4

1-pm.dwg

1-xt.dwg

电气修改图.dwg

楼梯.dwg

四期公寓食堂-dqpm.dwg

四期公寓食堂-dqsm.dwg

四期公寓食堂-fljd.dwg

四期公寓食堂-rqpm.dwg

四期公寓食堂-xt.dwg

四期公寓食堂-xt-x1.dwg

四期公寓食堂-审查意见答复.dwg

四期公寓食堂-修改通知单1.dwg

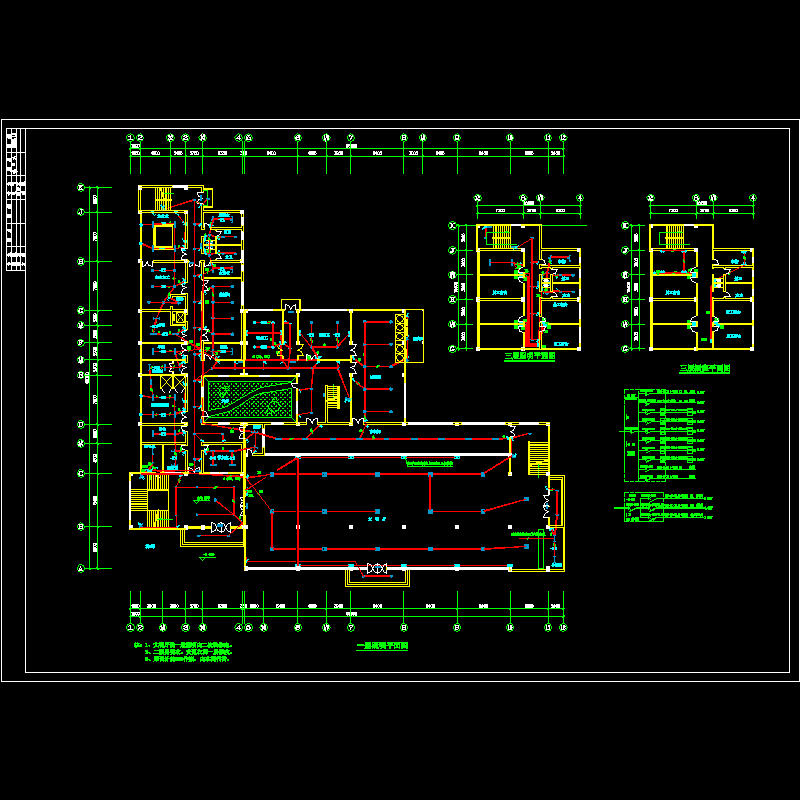

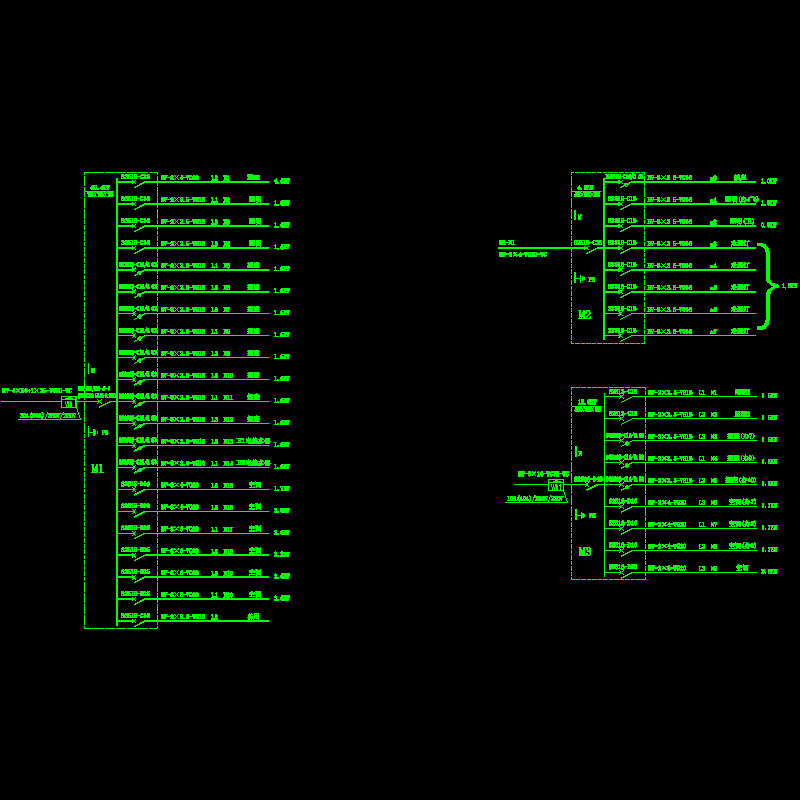

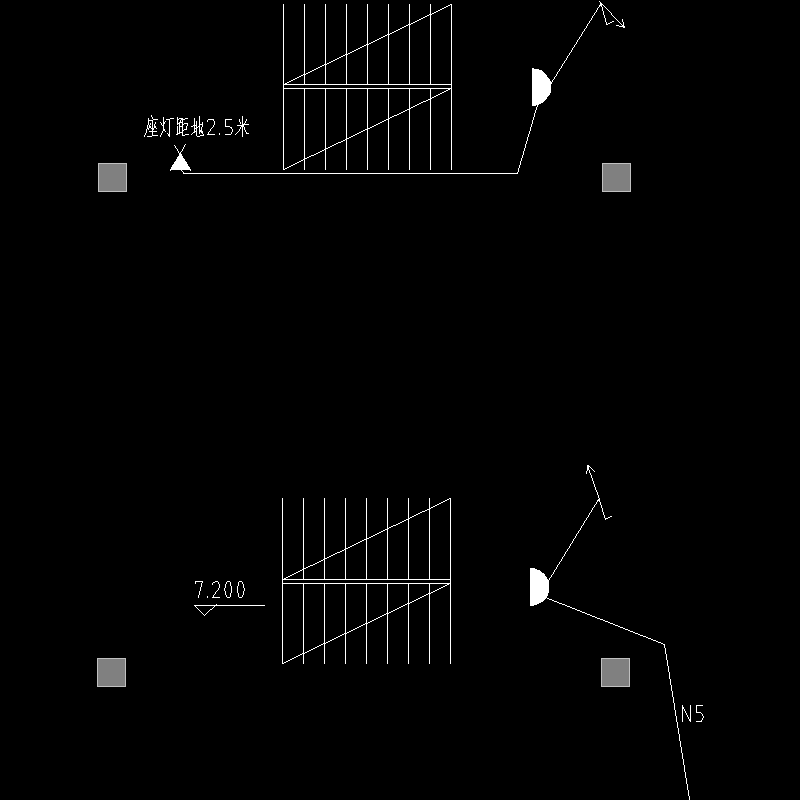

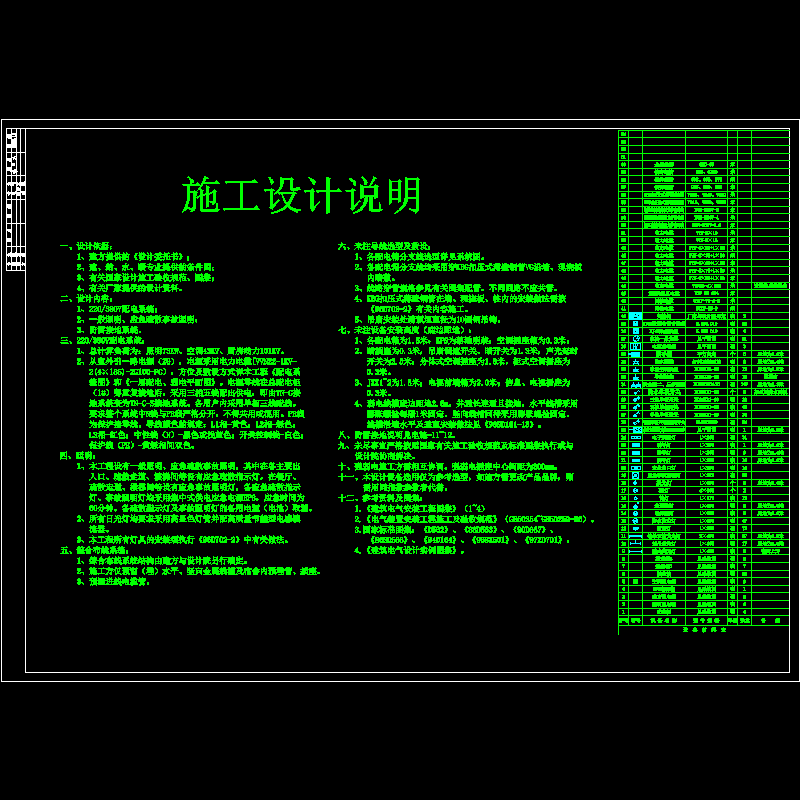

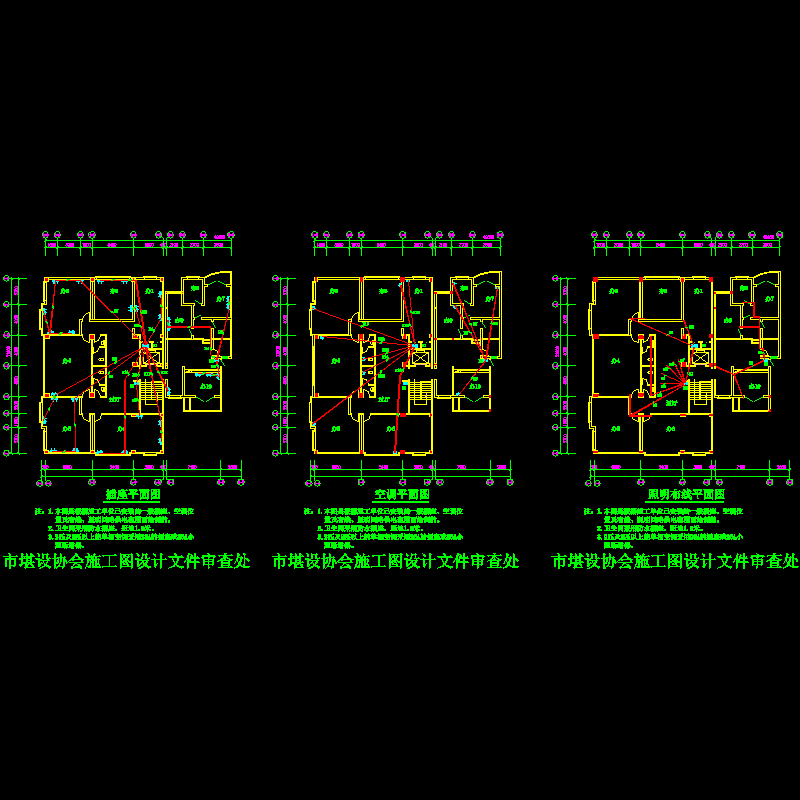

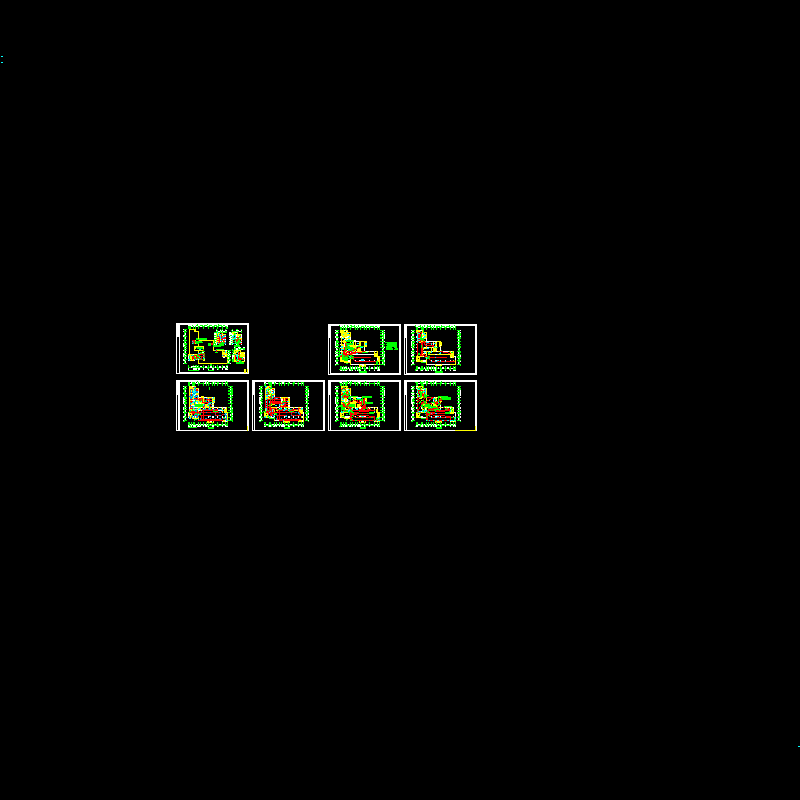

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
