高等学校5层教学楼完整电气CAD施工图纸(高低压配电系统)(TN-C-S)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度：多层建筑
• 建筑面积：17289平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 地下室用途：其它
• 负荷等级：二级
• 防雷等级：第二类
• 火灾保护分级：二级
• 有线广播：服务性
• 接地方式：TN-C-S
• 强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统

附件详情

• 一、电气设计说明
• 二、高低压配电系统图
• 三、配电箱系统图
• 四、 系统图
• 五、消防报警及联动控制系统图
• 六、有线电视系统图
• 七、综合布线系统图
• 八、电铃干线系统图
• 九、有线广播系统图
• 十、保安监视系统图
• 十一、照明动力平面图
• 十二、消防报警平面图
• 十三、
• 十四、防雷接地平面图

附件详情

本稿件是高等学校五层完整电气施工图纸，工程总建筑面积17289平方米，其中地上部分面积为14751平方米，地下部分面积为2538平方米，建筑层数、高度为地上5层，地下1层，建筑高度22.35米。
电气设计范围：高低压配电系统；电力、照明系统；防雷接地系统与安全保护；综合布线系统；有线电视系统；电铃系统；保安监视系统；有线广播系统；消防自动报警及联动控制系统等。

第 1 张图

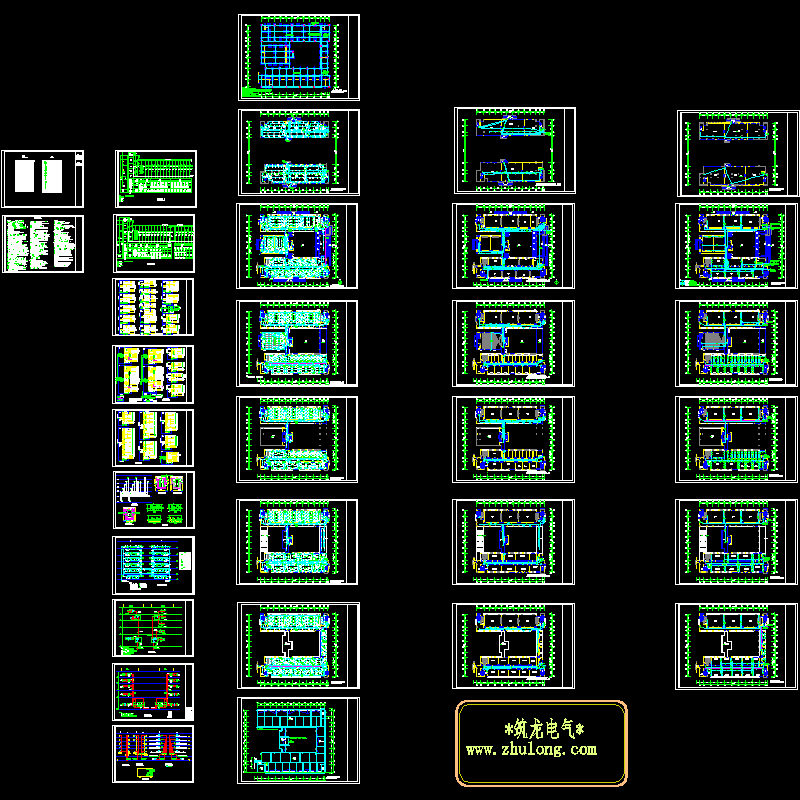

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
