[建筑结构抗震]商贸中心5层商住楼建筑dwg格式CAD图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-04
• 图纸设计深度：方案
• 设计效果图：无

附件详情

该资料为某商贸中心五层商住楼建筑方案图
该项目建筑建筑设计结构形式为砌体结构，建筑安全等级为二级，建筑结构抗震类别为丙类，抗震设防烈度为6度，使用年限为50年，防火设计的建筑分类为二类；其耐火等级为二级.
工程建筑层数为： 5层、高度为： 19.65米、屋顶形式：灰兰色波形瓦坡屋顶
这份参考资料包括各层建筑平面、立面、剖面图等，共12张图纸
设计功能包括：商铺、客厅、厨房、卧室等。

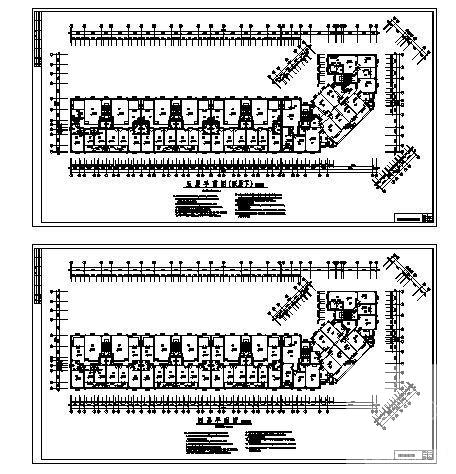

第 1 张图

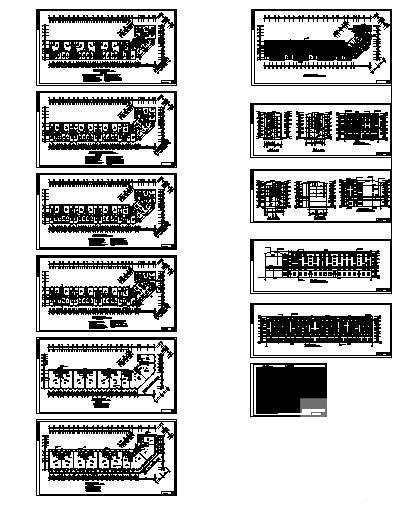

第 2 张图

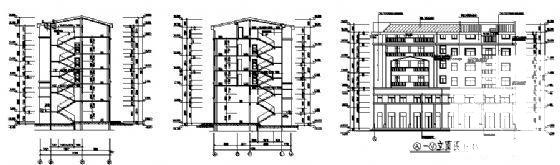

第 3 张图

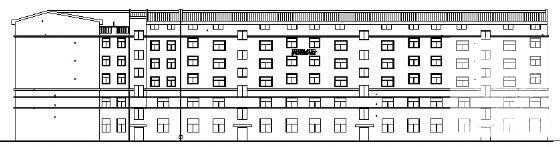

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
