英雄纪念碑施工CAD详图纸(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

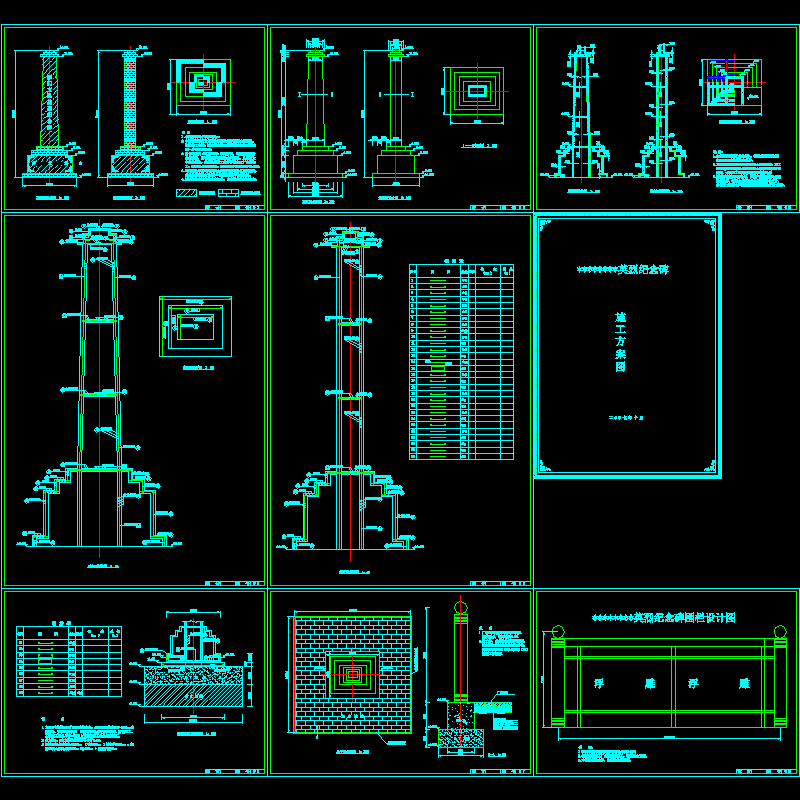

陕西某英雄纪念碑施工详图，包括正立面、侧立面、瞰视效果图、说明、正立面设计、侧立面设计、剖面、正剖面、侧剖面、碑座结构设计、正立面配筋、侧立面配筋、基础结构及配筋图、钢筋表、总平面设计、围栏设计等共8张CAD图纸。

2

3

4

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
