商业街市政综合管沟CAD施工图纸(路灯控制箱)(dwg)

ttyyuullk123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：无
• 功能：交通道路
• 设计阶段：施工图设计
• 参考图纸：10张以下

附件详情

1、该项目综合管沟是依据建设单位提供的资料要求，结合 市政工程 相关规范设计；
2、综合管沟内电力、电信、广电、宽带网络等电缆采用支架固定敷设，给水管道采用
球磨铸铁管砼支敦固定。
3、路灯控制箱设在综合沟内。
4、电力、电信、广电、宽带网络，给水管每40m向东西两边各预留一路分支线路，预埋
DN100的双壁波纹管，各专业的分支点间隔2米，图中压力管道标高指管中，重力管道
指管底。
5、沟内给水管采用球磨铸铁管柔性接口，向西预留支管，阀门设在沟内，向东预留支管，
阀门设在沟外，另做阀门井。
6、综合沟底坡向和坡度与排水主管一致。
7、穿过沟壁的各种管道和电缆套管必须先预埋防水套管，严禁打洞。
8、在综合管沟最低处设集水坑，并配自动排水设备。
9、所有车行道上的检查井盖必须选用重型井盖。
10、给水主管必须做水压实验，试验压力为工作压力的1.5倍，但不小于0.6MPa
11、排水管均为钢筋砼管半刚性接口，管道基础采用135度管基
12、排水管必须做闭水实验。
13、未尽事宜必须严格按照各专业施工和 质量验收 规范进行施工。

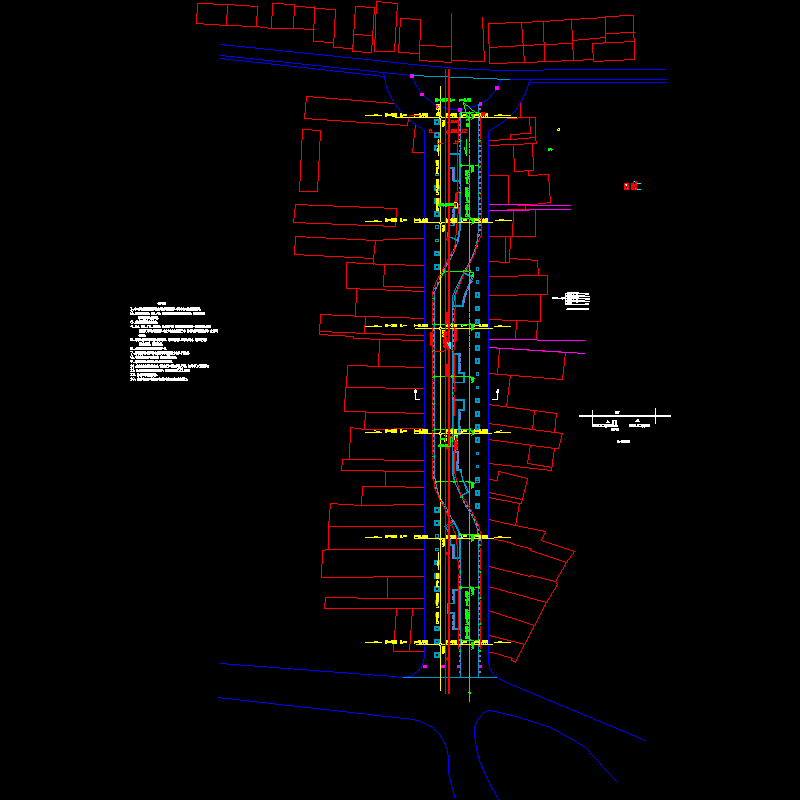

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
