BP-2B微机母线差动保护柜原理接线CAD图纸(dwg)

bbnnxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某变电站110KV，BP-2B微机母线差动保护柜原理图。

原理接线图00-封面.dwg

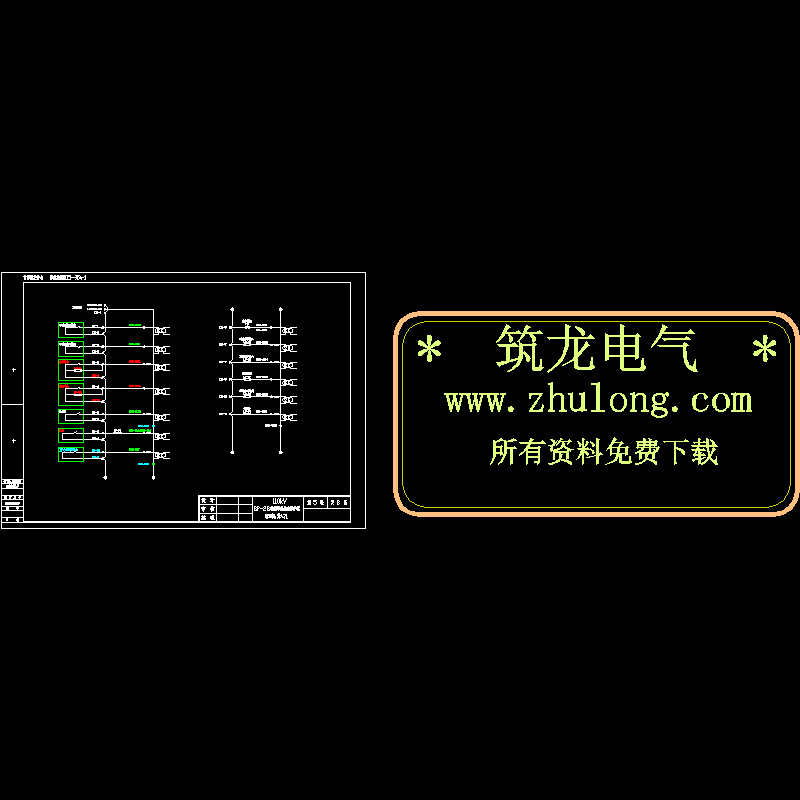

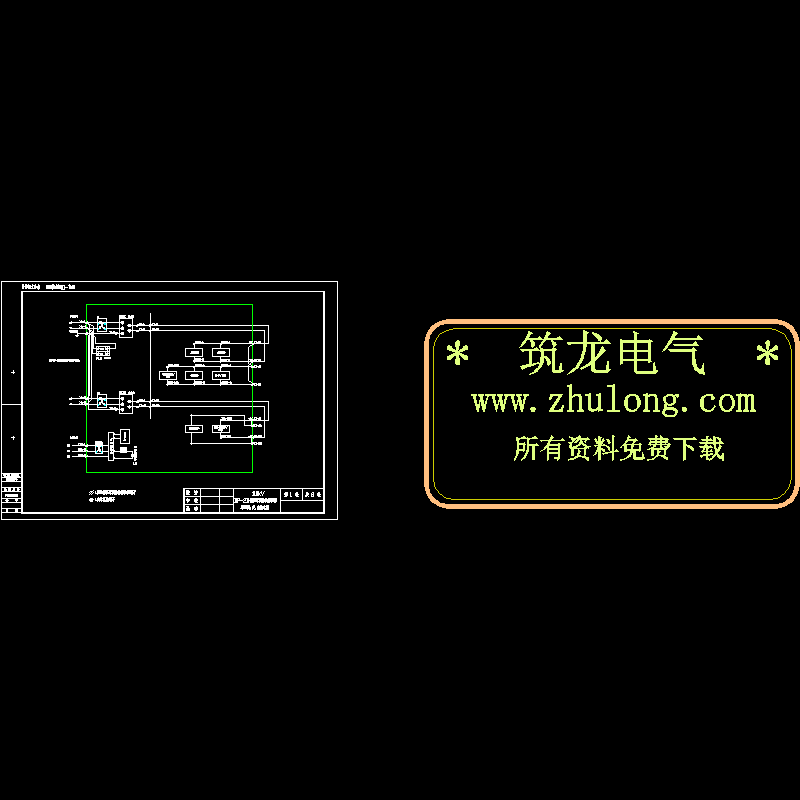

原理接线图01-电源.dwg

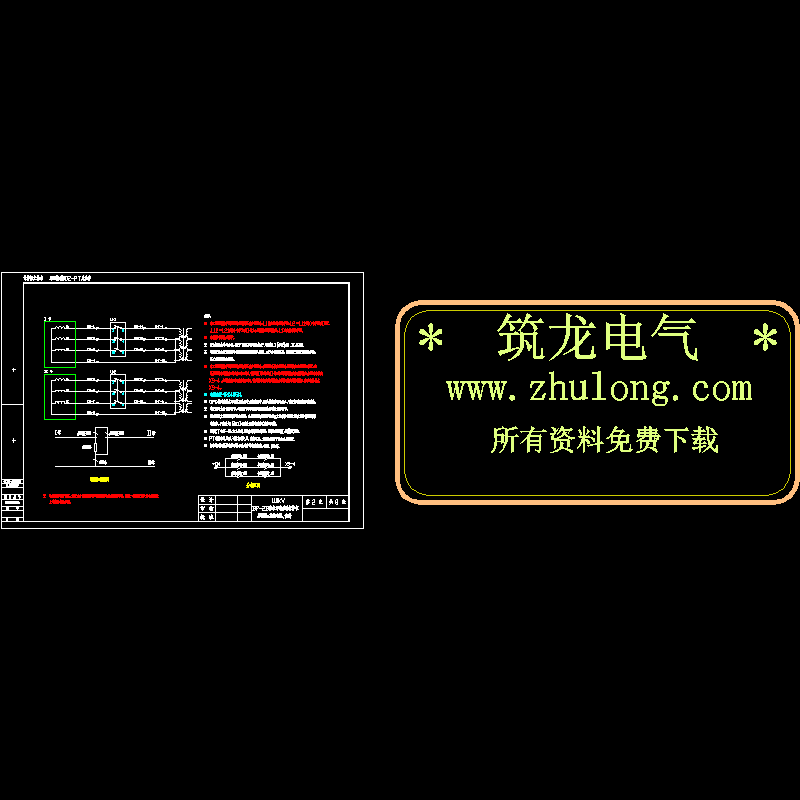

原理接线图02-pt及注释.dwg

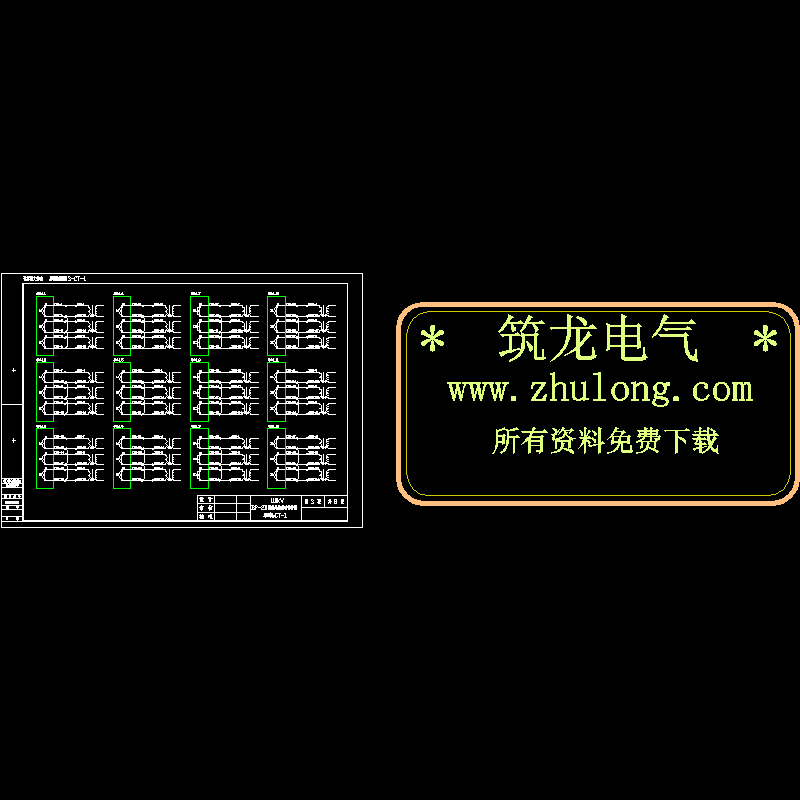

原理接线图03-ct-1.dwg

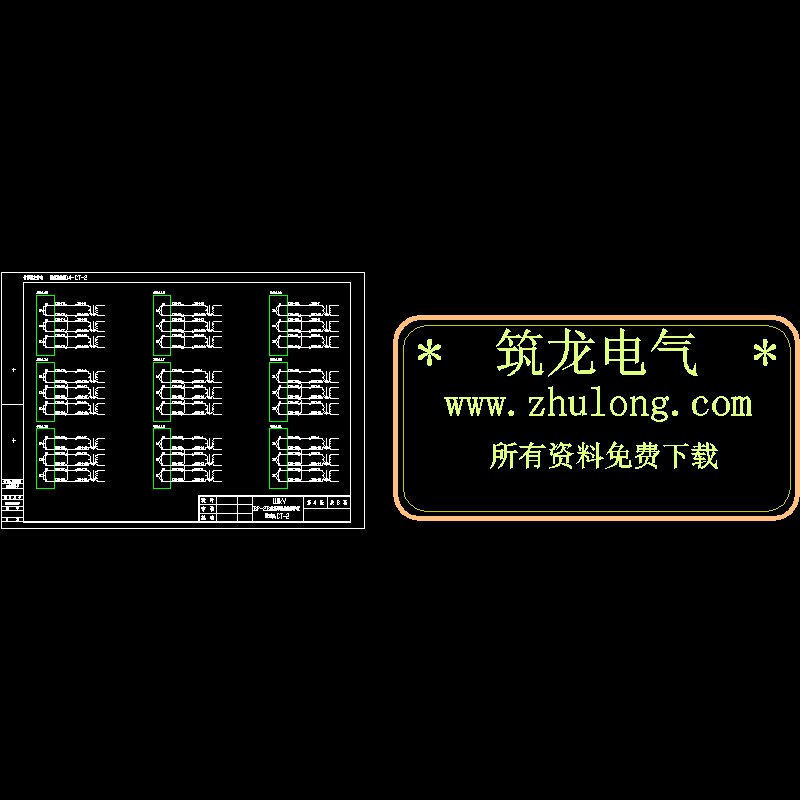

原理接线图04-ct-2.dwg

原理接线图05-开入-1.dwg

原理接线图06-开入-2.dwg

原理接线图07-出口.dwg

原理接线图08-信号回路.dwg
