[砖混结构]3层小型私人建筑扩初CAD图纸（节点详细）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 工程设计年代：近代-04
• 图纸设计深度：扩初
• 建筑高度(米)：12.9
• 建筑层数：3
• 设计效果图：无

附件详情

该项目拟建xxxx私人住房，多层建筑主体高度9.900米,耐火等级为二级;该项目采用砖混结构,未要求抗震设防,建筑耐久年限为二级,合理使用年限为50年.工程建筑面积约为：375平方米、建筑设计结构形式为：砖混结构、层数为： 3层、高度为： 12.9米、屋顶形式：平屋顶
这份参考资料包括图纸说明、各层建筑平面、立面、剖面图、墙身大样、檐口作法等，共10张图纸
设计功能包括：客厅、卧室、餐厅等。

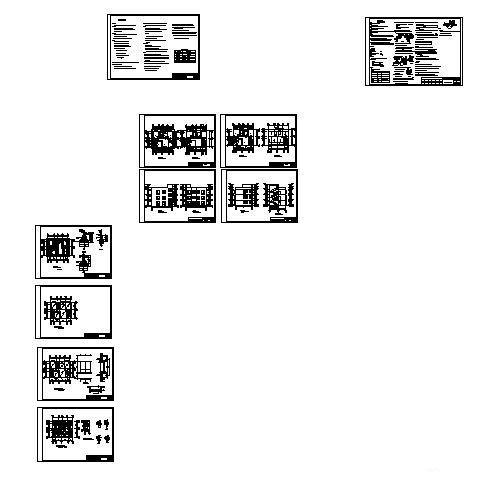

第 1 张图

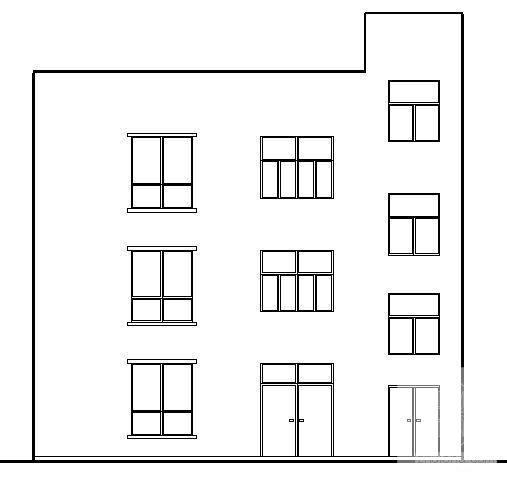

第 2 张图

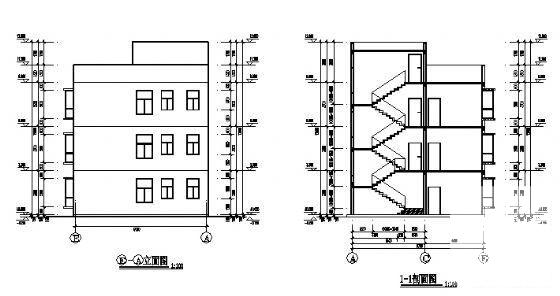

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
