给排水施工图纸例及安装大样总说明dwg格式CAD

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为 给排水图例及安装大样总说明CAD

全套资料点击 [广州]职业学院综合楼给排水施工图设计2019

说明: 本图仅作通用说明用,具体采用单泵集水井还是双泵集水井详见地下室给排水平面、系统图等相关图纸。一般情况下，车库范围内 采用单泵集水井；车库出入口集水井、泵房及有必要的设备房内集水井、下沉广场的集水井等位置采用双泵集水井.另，双泵集水井内潜污泵参数根据所在位置不同按事故流量计算。

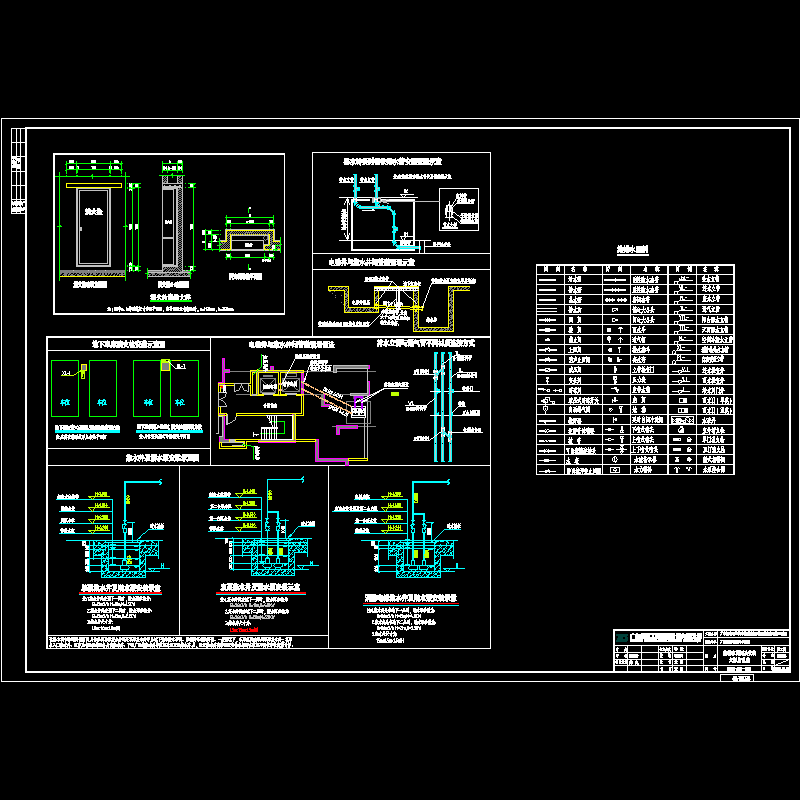

该资料包含： 消火栓暗装大样,电梯井与集水井间管道预埋示意,排水转换时铸铁排水管安装范围示意,双泵集水井及潜水泵安装示意,消防电梯集水井及潜水泵安装示意,排水立管与通气管不同材质连接方式,地下车库消火栓安装示意图，单泵集水井及潜水泵安装示意等。
