一份674m全漂浮体系斜拉桥主桥主梁纵向预应力束横断面布置节点CAD详图纸设计(波形梁护栏)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、路基宽度：双向六车道，35m
2、计算行车速度：120km/h
3、设计荷载：汽车-超20级，挂车-120
4、地震基本烈度：Ⅶ度
5、通航水位：
设计最高通航水位：15.29m(85国家高程)
设计最低通航水位： 9.30m(85国家高程)
6、通航净空：
****二级通航，通航水位以上净高7m，净宽不小于90m。
**四级通航，通航水位以上净高7m，净宽不小于45m。
7、设计洪水频率：1/300
8、斜拉桥桥宽：0.5m(风嘴) 1.3m(拉索锚固区) 0.5m(防撞护栏) 15.5m(行车道) 1.0m(波形梁栏) 1.0m(中央分隔带) 1.0m(波形梁护栏) 15.5m(行车道) 0.5m(防撞护栏) 1.3m(拉索锚固区) 0.5m(风嘴)=38.6m

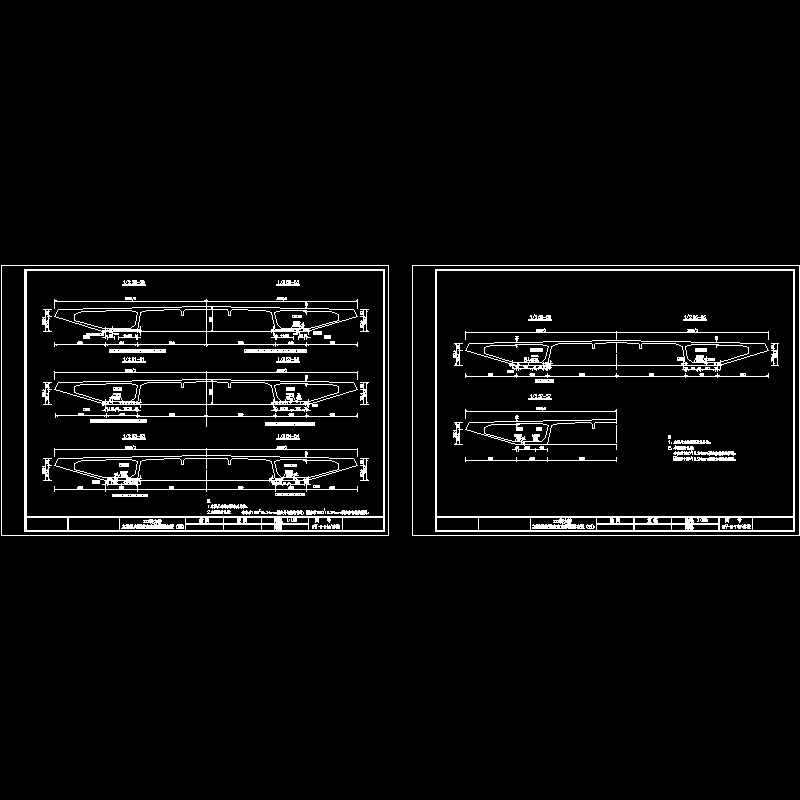

横断面1.dwg

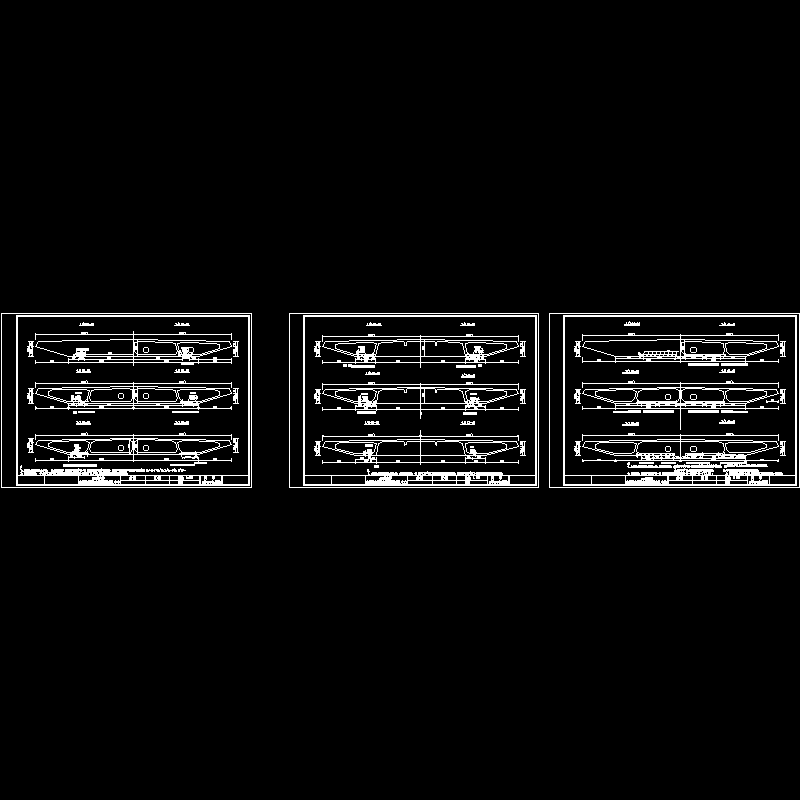

横断面2.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
