一份80 80米双孔预应力混凝土部分斜拉桥总平面布置节点CAD详图纸设计(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.上部结构主桥为80 80米双孔预应力混凝土部分斜拉桥，引桥分别为1X32米和4X32米预应力混凝土等截面箱形连续梁，下部结构为钢筋混凝土U型桥台，板式墩、钻孔灌注桩基础。
3.本桥设计荷载：城A级，汽车-超20，挂车-120验算。
4.本桥沿河路桥下净空不小于3.5m。

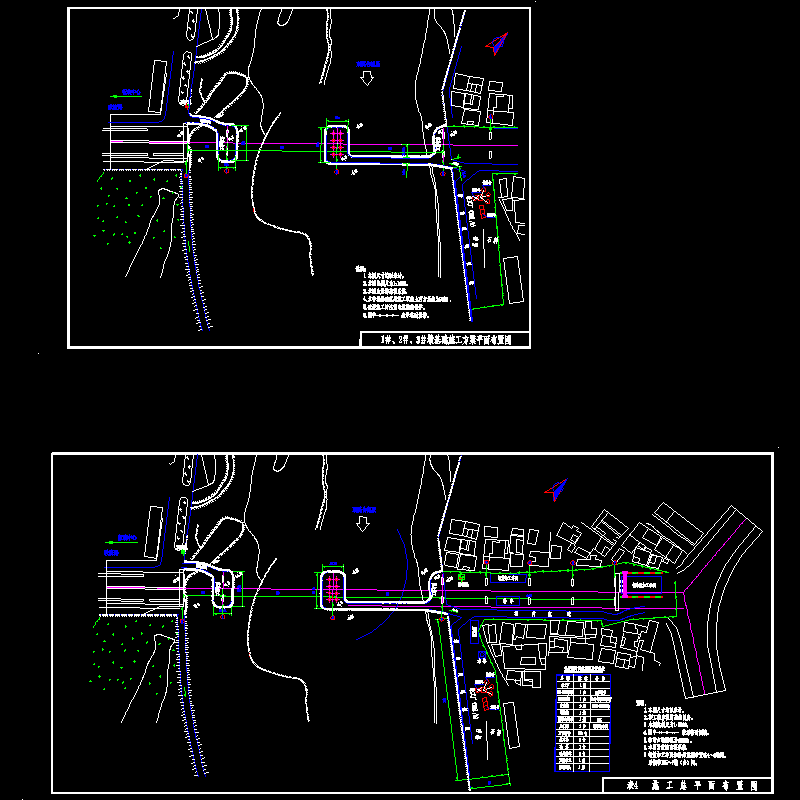

第 1 张图
