一份预应力混凝土T梁桥头搭板钢筋节点CAD详图纸设计(吊装就位)(dwg)

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

三、主要技术指标
1、设计荷载：公路II级
2、抗震标准：地震烈度7o
3、桥面净宽：净7m 2×1m
4、跨 径: 25m
1、上部结构：桥梁纵向坡度为0.6%，横向坡度均为1.5％，桥面宽度为9m，主梁截面形式为T梁，梁高1.75m采用简支转连续的施工方法。由于采用简支转连续的施工方法，主梁先预制后运输、吊装就位，因此横截面布置时应考虑施工中的吊运能力，全桥做成5个等截面T梁。
2、结构分析：采用桥梁博士软件进行内力计算分析

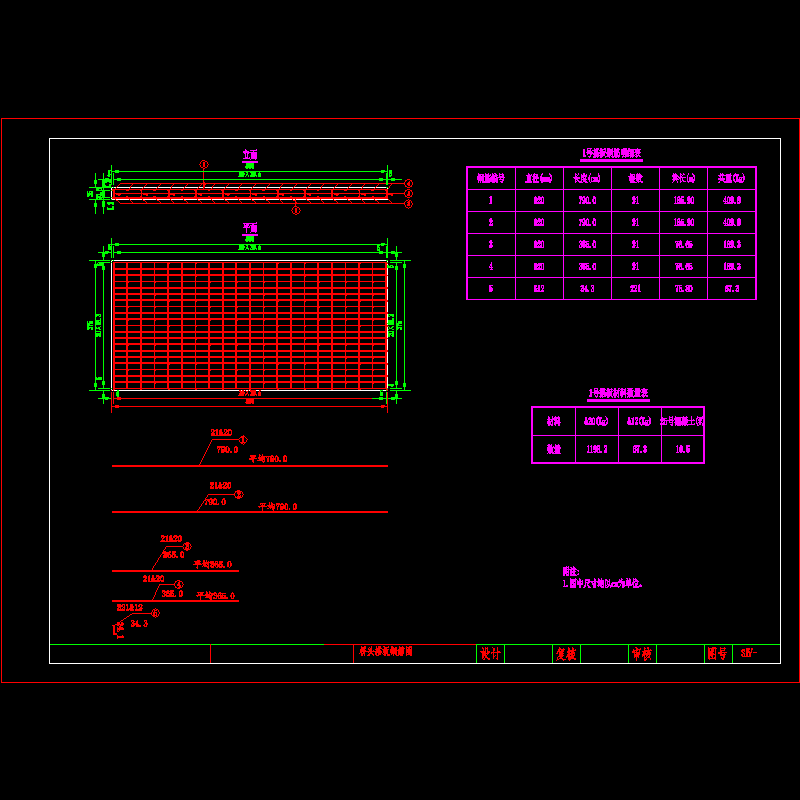

第 1 张图
