一份1×10米预应力混凝土空心板桥面铺装节点CAD详图纸设计(dwg)(桩基础)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.本桥上部采用1×10米预应力混凝土空心板，下部桥台采用双柱式桥台，桩基础。
3.设计荷载公路Ⅱ级，地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100～153mm形成，桥面铺装采用C40W6混凝土。
5.本桥在桥台位置处各设一道GQF-C20伸缩缝，桥台处支座采用GYZ175×42mm板式橡胶支座,共计24块。
6.本桥在桥下及上下游各15米范围内对渠道边坡及渠底进行护砌，采用400mmM7.5浆砌片石 300mm砂砾垫层。

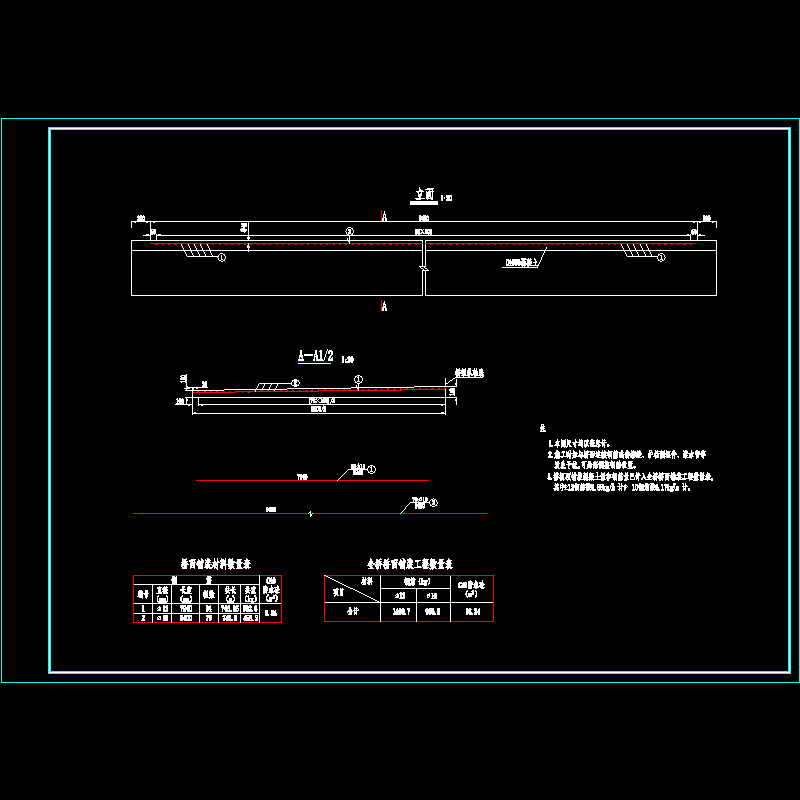

第 1 张图
