边跨主梁搭架现浇支架布置CAD图纸(抗滑桩)(dwg)

[复制链接]

0

主题

0

帖子

2068

积分

超级版主

Rank: 8Rank: 8

积分
2068
发表于 2020-7-3 07:06:04 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

说明:
1、本图尺寸除标高以m计外,余均以cm计;
2、支架与0#、1#墩采用固结,在墩上相应位置预埋钢板,利用I36与钢板焊接;
3、M型万能杆件520T,其它钢材210T(其中型钢190T);
4、滑动支承采用5mm厚四氟滑板,共300块(12.0平方米);
5、挖土方2250立方米;
6、C15片石砼120立方米;
7、底模采用大块钢模;
8、1#墩承台中心处拼一单塔支架到上横系梁底标高,以增强系梁承重;
9、抗滑桩顶部加大尺寸,以适应支架位置,C25砼110立方米。

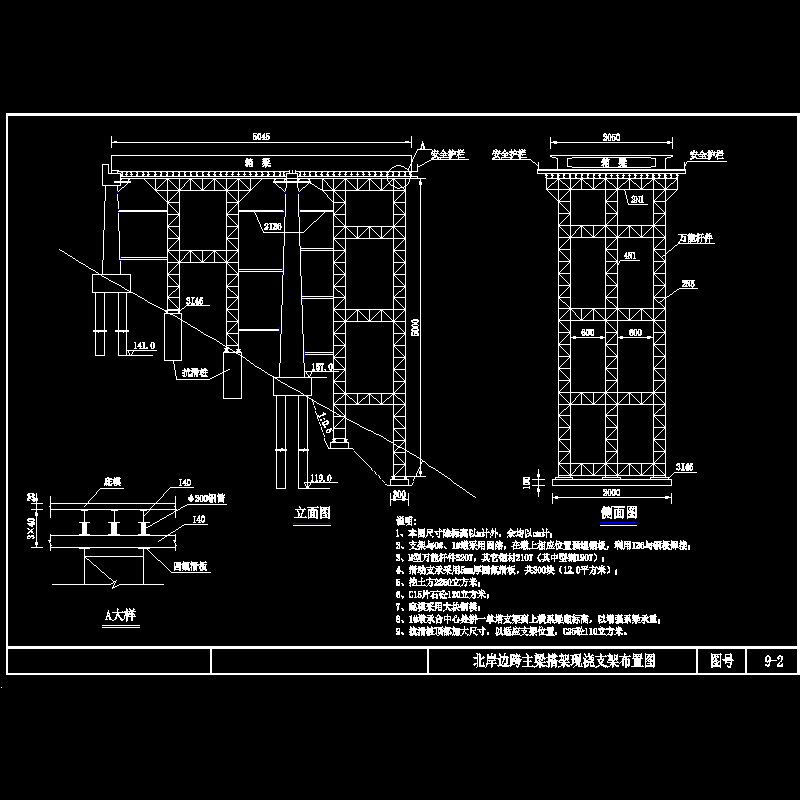

边跨主梁搭架现浇支架布置CAD图纸(抗滑桩)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-3 07:06:04上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
