一份大酒店景观工程结构CAD施工图纸（水景、花架、保安亭）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业,园林建筑
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 参考图纸：5张
• 设计年代：近代

附件详情

图纸为 主要包括：景观工程结构说明、旗杆台基座结构图/水泵坑配筋图、水景1结构图/特色水景2结构图、水景6结构图/花架结构图、保安亭结构共5张图纸。

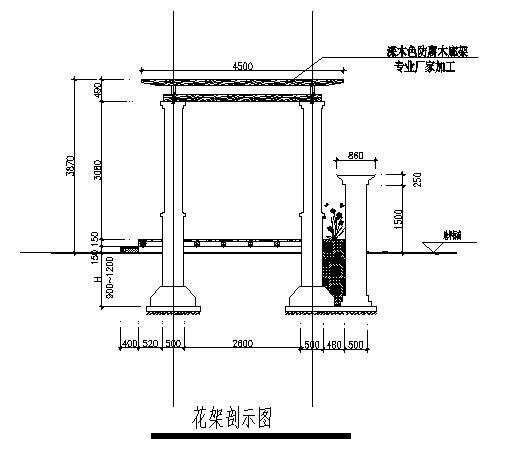

第 1 张图

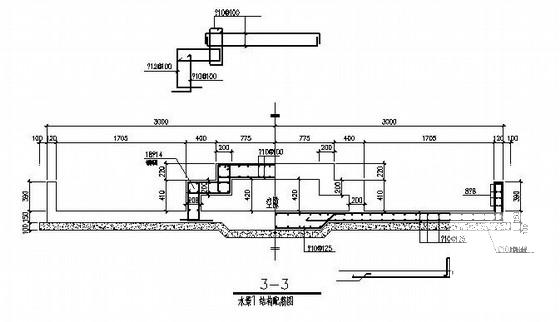

第 2 张图

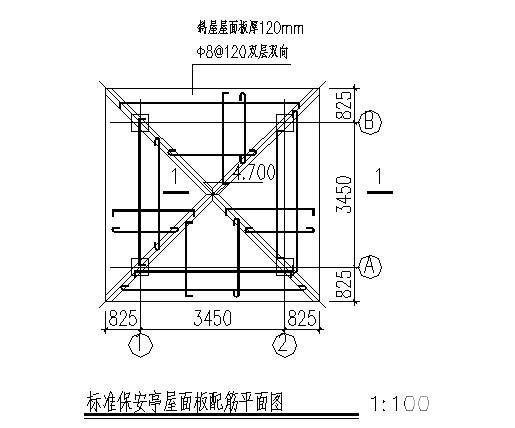

第 3 张图

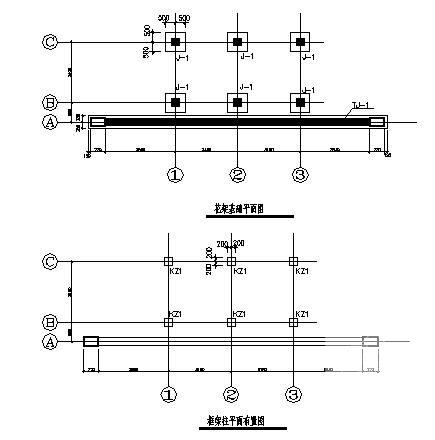

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
