隧道有线广播预留预埋管件设计CAD图纸(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1.图中尺寸均以cm计,比例见图.
2.d为衬砌厚度.
3.浇筑衬砌时应注意预埋管的预设,预埋管管口要用相应的塞子封住,以防杂物进入管子造成堵塞,塞子要露出衬砌外且用10号铁丝穿越预埋管,两头留适当长度供安装电缆用.
4.预埋桩号详见设施桩号图,其余图中未详部分参见有关设计图.
5.设备洞及预埋管、上引槽由土建施工单位完成，槽内敷设金属套管由机电施工单位完成。

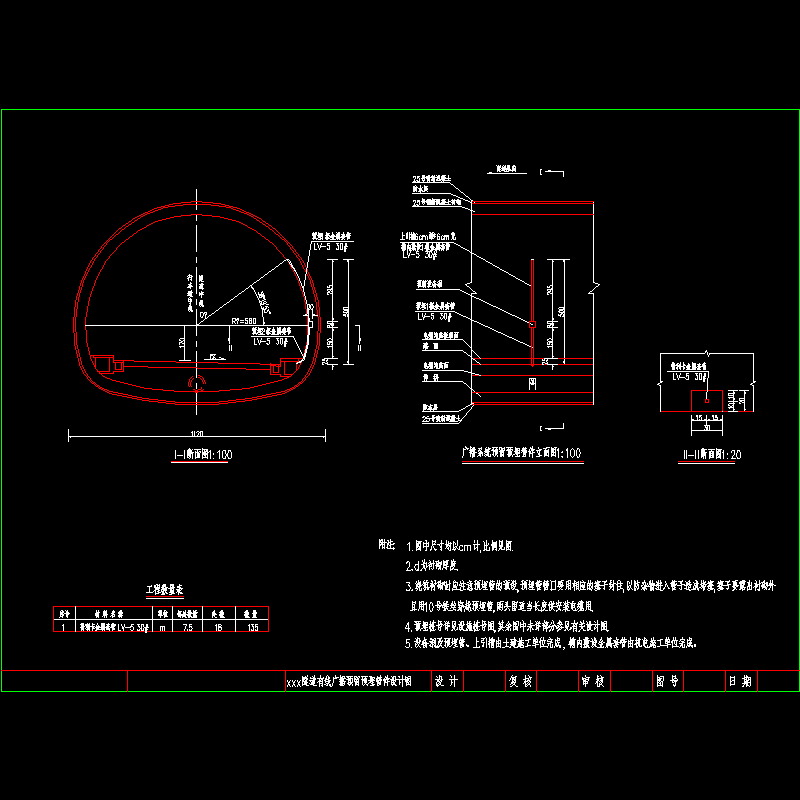

第 1 张图
