一份地上4层地下3层框架幼儿园结构CAD施工图纸（独立基础）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础, 筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.50kN/平方米
• 地下室功能：人防, 车库
• 参考图纸：25张
• 设计年代：近代

附件详情

小区配套幼儿园，地上四层地下三层，包括：结构设计总说明，基础底板配筋图，地下室墙、柱配筋图，设备夹层配筋图，各层结构布置图，柱配筋图，屋面配筋图， 节点详图 等共计25张图纸

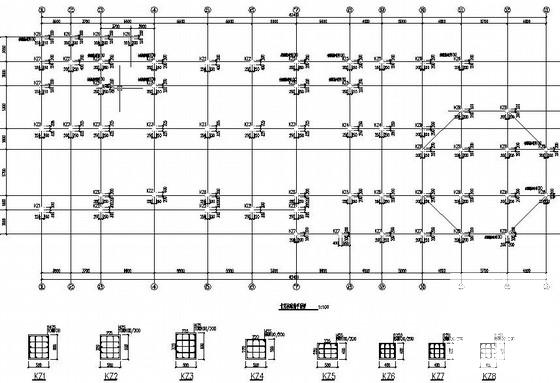

第 1 张图

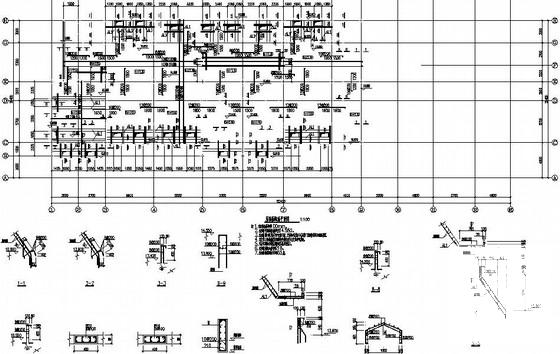

第 2 张图

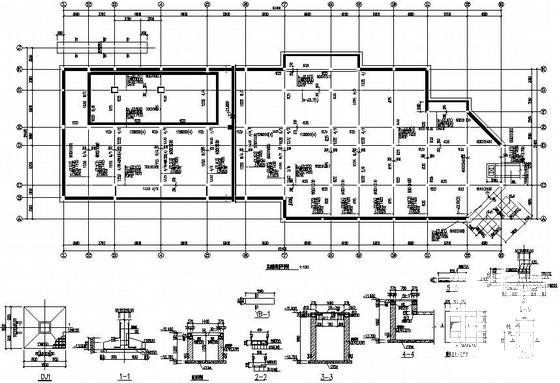

第 3 张图

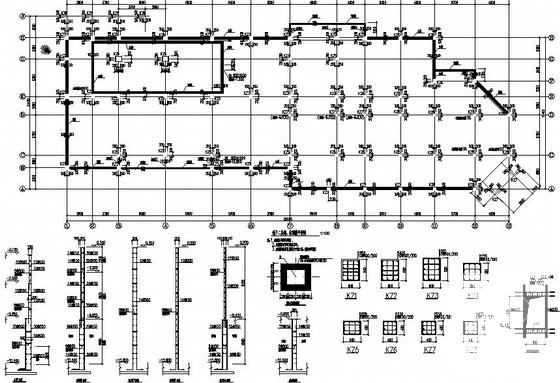

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
