一份6度区11层框架剪力墙结构住宅楼结构CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：11层
• 建筑地下层数：0层
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础,桩基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.50kN/平方米
• 参考图纸：25张
• 设计年代：近代

附件详情

6度区11层框剪结构住宅结构施工图，包括结构设计总说明，各层结构平面图，屋面结构平面图，楼梯间结构图，基础平面图，基础详图，剪力墙配筋图，柱配筋图，梁板配筋图等共计25张图纸

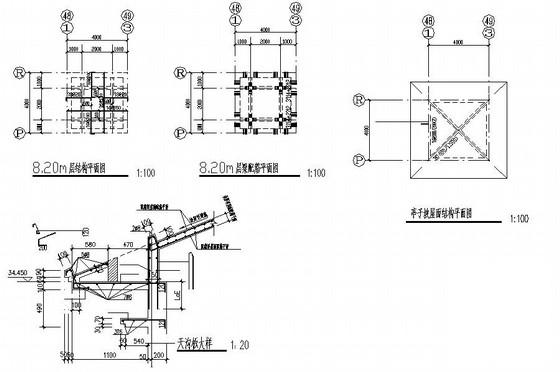

第 1 张图

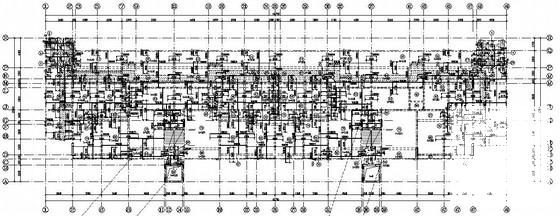

第 2 张图

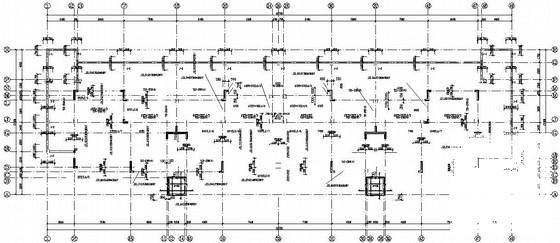

第 3 张图

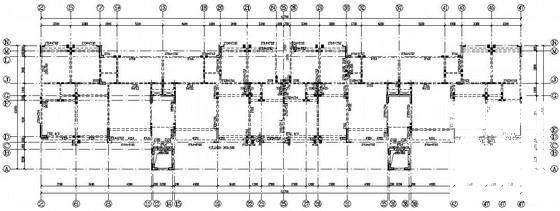

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
