一份明渠盖板工程节点CAD详大样图(纵断面图)(dwg)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 空心板配筋图1
• 铰缝大样图1
• 栓钉孔大样图1
• 明渠盖板平面图1

附件详情

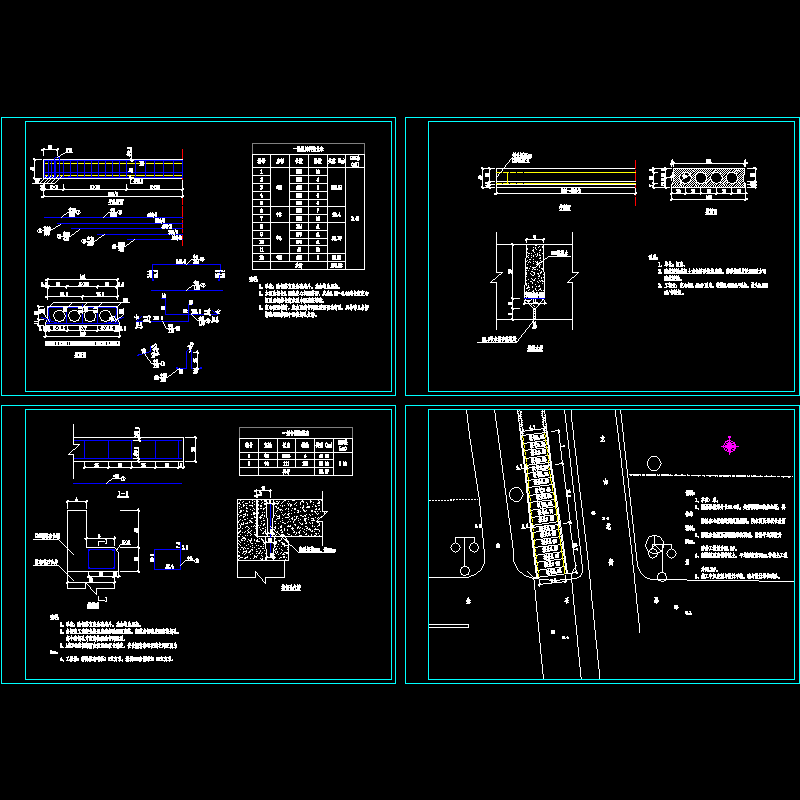

该资料包含空心板配筋图，横断面图，纵断面图，铰缝大样图，栓钉孔大样图，明渠盖板平面图。空心板采用5.26-6.06米长度空心板，纵向钢筋长度参照图纸适当增减，空心板预制时，应在梁端中间位置预留栓钉孔。浇筑铰缝混凝土前先用砂浆填底缝，待砂浆强度达到50%后方可浇筑铰缝，工程量为空心板0.41立方米/延米，铰缝0.032立方米/延米，封头0.098立方米/每块板。台帽施工前应先将原渠墙拆除25厘米高。浇筑台帽时应预留栓钉孔，每个栓钉孔对应每块板的中间位置。A值和B值根据所在位置的板长确定，使台帽背墙与板端之间距离为2cm。工程量：拆除浆砌毛石7.6立方米，浇筑C25台帽砼12.38立方米。明渠盖板部分长30.4米，共需预制19块空心板，具体结构见空心板构造图及配筋图，按本图所示板长分别预制。渠底应清淤至原铺底结构顶面，清淤平均深度为50cm,清淤工程量为78.5m3。明渠板顶应铺种植土，平均厚度为30cm,种植土工程量为56.2m3。
共计4张，编制于2014年。

铰缝大样图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
