隧道复合式衬砌拱顶充填注浆设计CAD图纸(平面布置图)(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

复合式衬砌拱顶充填注浆设计图，衬砌拱顶灌注混凝土时，于拱顶预留倒梯形（锥形）注浆管，纵向间距5m。在衬砌混凝土达到设计强度即可进行衬砌拱顶充填注浆，注浆压力一般为0.3-0.5MPa，注浆材料采用M20水泥砂浆。
……
图纸含：

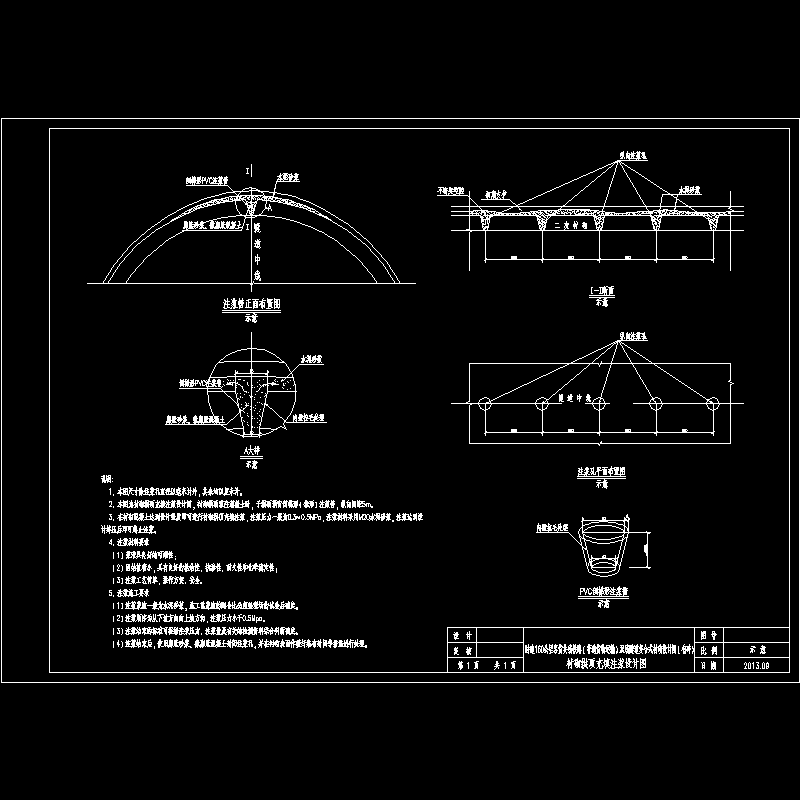

注浆管正面布置图
A大样示意图
注浆孔 平面布置图
PVC倒梯形注浆管示意图
I-I断面示意图
……
共计1张，设计于2013年

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
