基本情况：
本桥为原有桥的内侧加宽8.1m形成：2×0.55（安全带） 2×7.0m （行车道） 1.5m（中央分隔带）的新桥。
桥面净空：净-7 2×0.55m
设计荷载：汽车-20级，挂车-100
桥面纵坡：0%；横坡：1.5%（单向）
桥位场区地震裂度小于规范要求，未考虑地震设防。
......
桥型结构：
新加宽部分的桥型采用单孔净跨50m的现浇钢筋砼肋腋板刚架拱，矢跨比为1/8，下部结构采用U型桥台，基础为明挖扩大基础。桥面纵坡为平坡，横向设1.5%的单向横坡，桥面外侧对称跨中等间距（10m）设置泄水管5个，桥梁全长71.326m。
本刚架拱桥实腹段底部为二次抛物线，其余均为直构件，上构采用四向支撑的肋腋板，肋腋板顶部设厚度不小于8cm（含2cm沥青表面处治）的桥面铺装层。
......
设计于2002年，共21张CAD设计图。

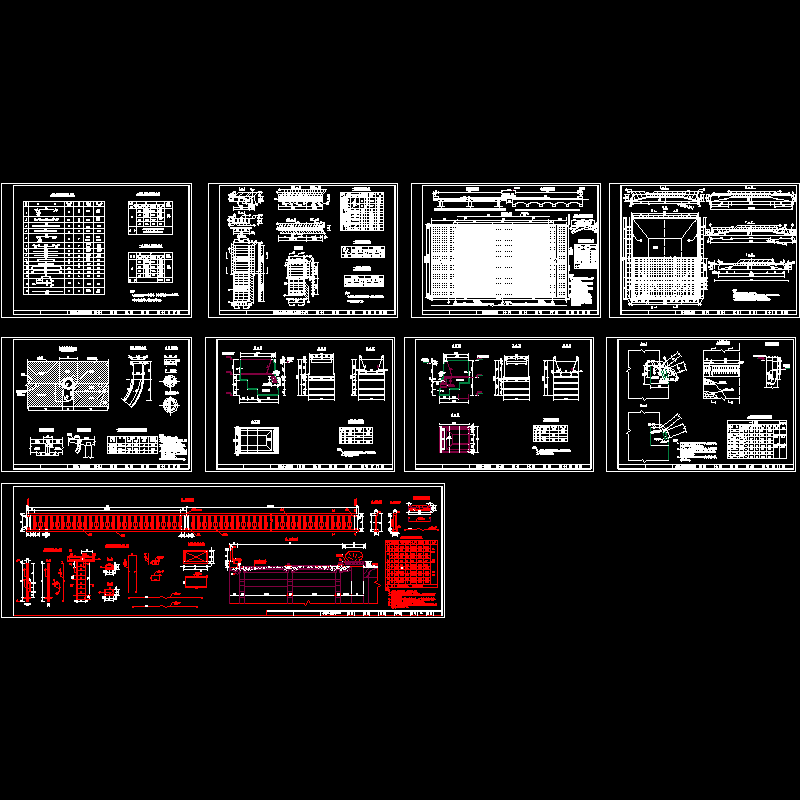

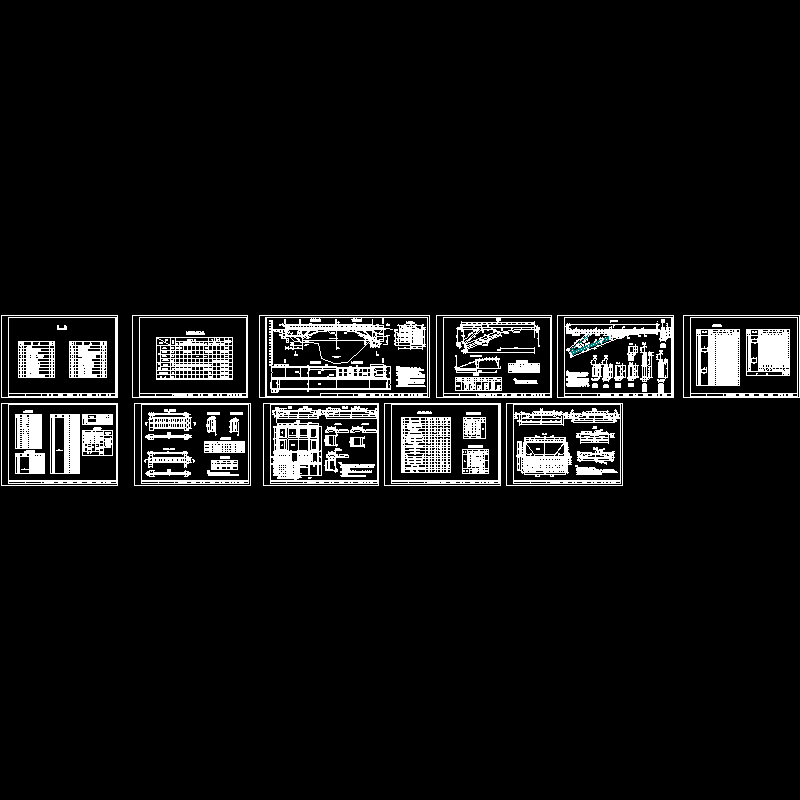

拱片、横系梁一般构造图

长肋腋板图

01.dwg

02.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
