技术指标：
道路等级：等外公路
设计行车速度：小于15km/h
道路最大纵坡：10.4%
道路最小纵坡：0.5%
最小平曲线半径:9m
最小竖曲线半径为150m
设计年限：交通量达到饱和状态时道路设计年限为15年（沥青混凝土路面设计年限为10年）
……
该资料的道路按照等外公路参照小区道路设计，路线全长201.323m，总体呈东西走向。
本道路工程的横断面分幅具体如下：
0.5米（土路肩） 3.5米（车行道） 0.5米（土路肩）=4.5米。
……
挡土墙采用C25块片石砼浇筑，块片石掺量≤总体积20%。挡土墙基底摩擦系数≥0.4，墙背填料内摩擦角≥35°。挡墙基础埋置深度不小于1.0m。墙身沉降缝宽20mm，缝中以浸透沥青的木板或沥青麻丝填塞，填塞深度100~150mm。
……
共17张，编制于2015年。

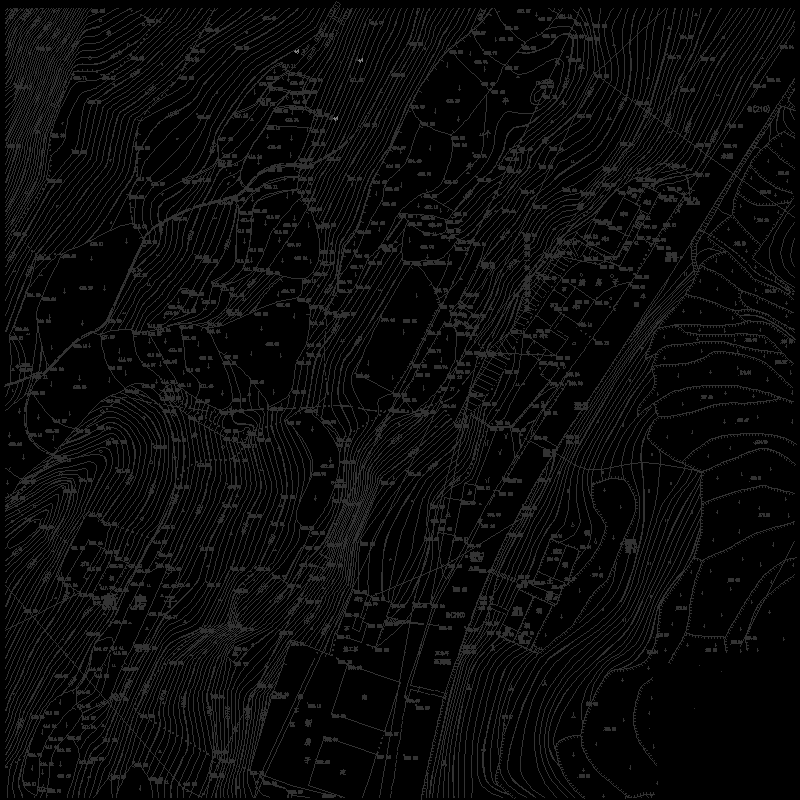

l-01 平面0511.dwg
dxt.dwg

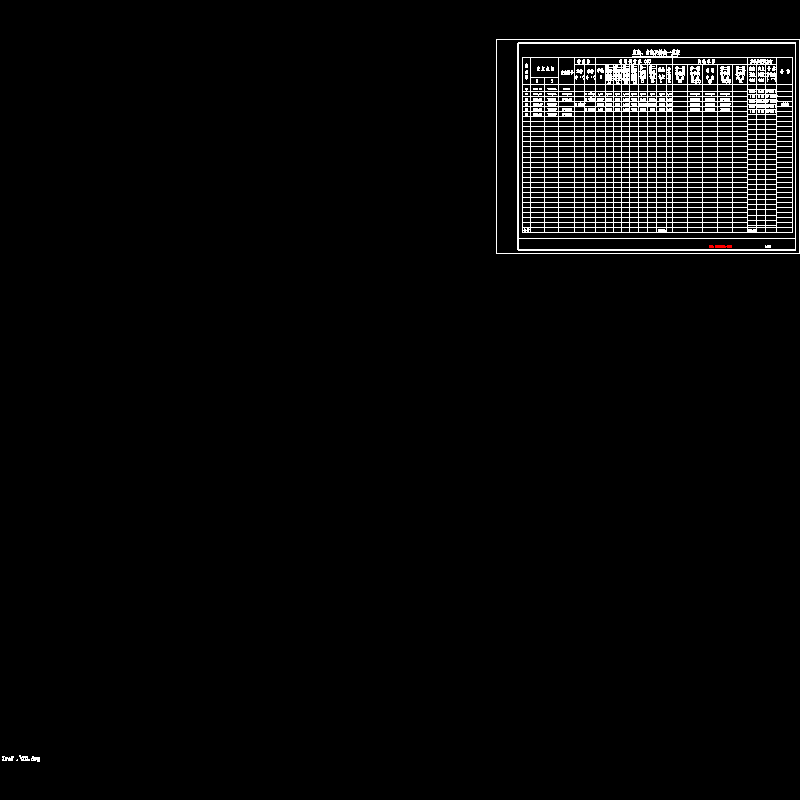

l-02 直曲表0511.dwg

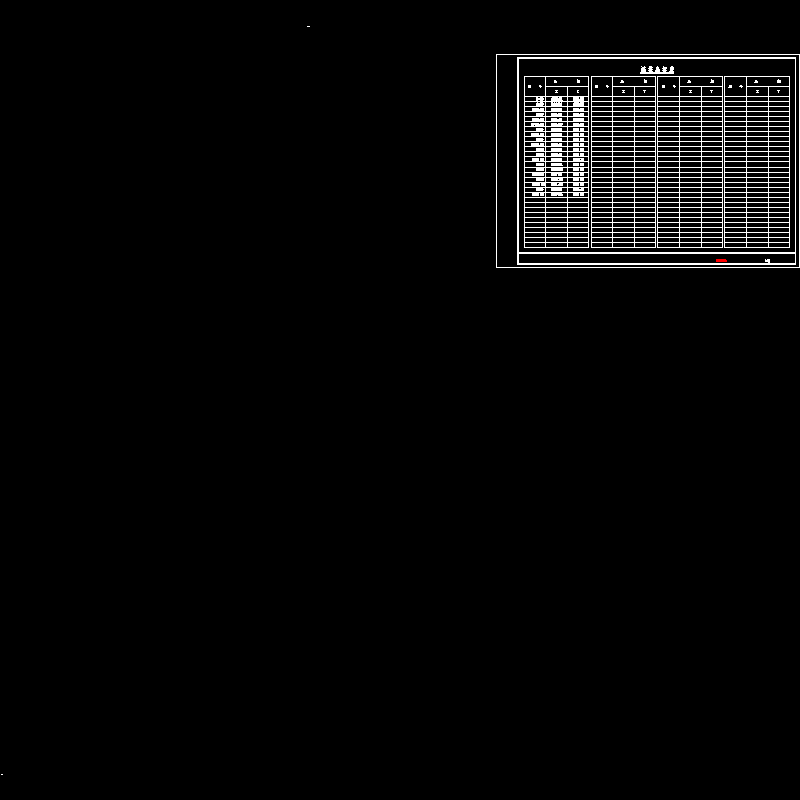

l-03 逐桩坐标表0511.dwg
l-04 超高加宽表0511.dwg

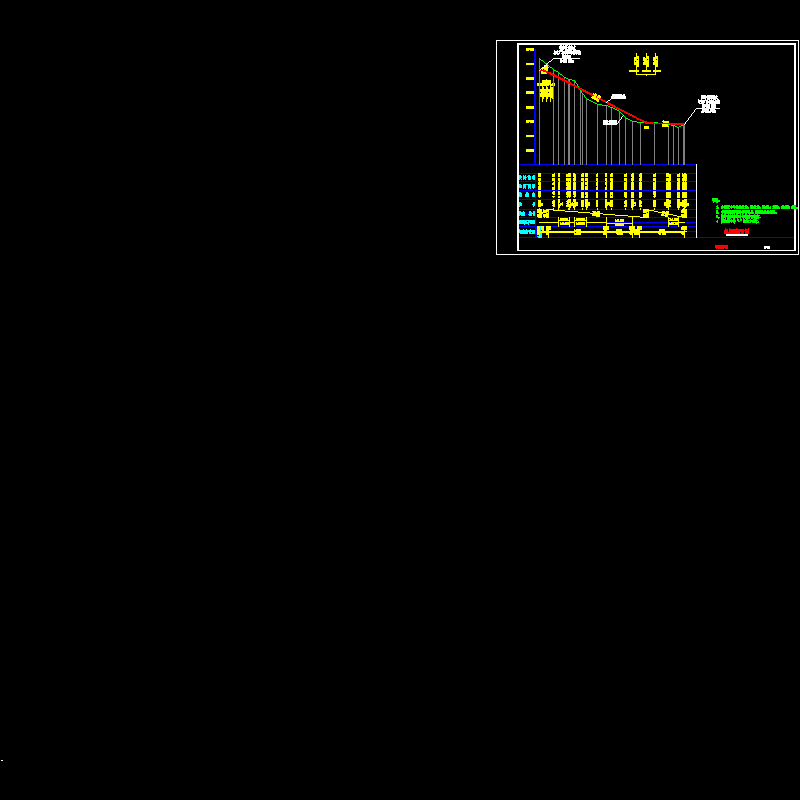

l-05 纵断面0507.dwg
l-06 道路标准横断面图.dwg
l-07 典横.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
